[技術分享]NonStop Server SSH 架構與操作（下）

作者簡歷

作者擁有26年IT服務資歷，現職凌群電腦NSK服務總處副總工程師，主要負責HPE Nonstop證券、期貨、銀行客戶交易系統維運服務，專長為HPE NonStop系統整合。

前言

HPE NonStop SSH是一個綜合性Enterprise Secure Shell解決方案。SSH (Secure Shell)是一套網路連線協定，本期將介紹HPE NonStop SSH管理操作。

HPE NonStop SSH管理操作

一、STN PTY SERVER設定與啟動

STN是一個pseudo TTY server，能讓遠端SSH clients連線，提供全螢幕操作，它就像類似傳統TELNET連線的TELSERV，需要設定SERVICE NAME或是WINDOW NAME。STN同SSH2都必須由SUPER.SUPER才能啟動，並透過STNCOM管理STN的環境。

• STN啟動

  STN啟動有兩種方式，一種透過TACL執行OBEYFILE，另一種則是設成generic process，兩者皆需SUPER.SUPER執行，以下介紹兩種啟動方式：


  1. TACL方式
     > logon super.super /登入SUPER.SUPER/
     > volume $system.zssh /$system.zssh為STN程式目錄/
     > clear all /清除所有的參數設定/
     > param ... /設定STN參數/
     > run stn /name $ZPTY, pri 180, nowait / /執行STN/
     > run stncom $ZPTY; ... /管理STN process 設定/

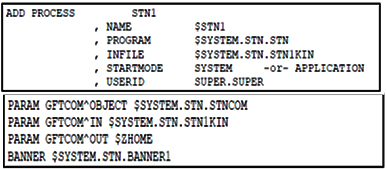

  2. Generic process方式
     用SCF執行以下的內容其中INFILE指定的檔案內容為STN的參數設定檔。





  3. STN參數

     • PARAM BACKUPCPU cpu

       設定STN Process的backup cpu，STN啟動無法代入backup cpu，需透過這個參數才能設定它的backup cpu。



     • PARAM GWN^TEMPLATE #AAAnnn

       設定連到STN的WINDOW命名的格式，如該範例讓連到該STN的連線。
       WINDOW NAME為$ZPTY.#AAAnnn，說明如下：

       • # must appear as the first char


       • 1 to 4 letters：alphabetic prefix


       • 2 to 5 decimal digits：numeric suffix


       • Total must be 4 to 8 characters including "#"


     • PARAM GWN^INITIAL RANDOM

       控制Controls session和window names，連線的WINDOW NAME預設值為0001，設定該參數則WINDOW NAME就會是隨意值。


     • PARAM LICENSE filename

       指定STN LICENSE檔案位置，檔案名為LICENSE，系統預設該檔案的位置為STN object file所在的目錄；現在的版本已內含LICENSE，不再需要設定。



     • PARAM NOTACL 1

       1這個數字代表不使用TACL Service，系統預設值是有TACL Service。



     • PARAM OPEN^TABLE^SIZE number

       指定STN windows最大可被其他processes的open數。預設值3000，最大值為32000。


     • PARAM POOL^SIZE number

       指定control tables and I/O buffers的extended segment memory pool 的大小。單位是words，預設值為4194304(4M)。


     • PARAM SECURITY letter

       定義STN安全等級，那個USER有權限用STNCOM修改STN process 環境，預設值為"O"，可設成其他的權限。


     • PARAM TRACE^FILE trace-file

       啟動一個trace file，檔案大小由參數PARAM TRACE^SIZE設定。


     • PARAM TRACE^SIZE number

       當PARAM&TRACE^FILE有使用時，用來設定trace file的檔案大小，單位為byte，預設值為100K。

• STNCOM 指令集


  1. 新增service - add service
     Add service用來設定STATIC或DYNAMICE window sessions。其中它必須搭配stn process所對應到的ssh2 process內user 的設定CI-COMMAND *MENU*，才能在連線時看到這個service 選項出現。
     範例：
     ADD SERVICE RESTACL，TYPE DYNAMIC
     ，RESILIENT YES
     ，PROGRAM $SYSTEM.SYSTEM.TACL
     ，MENU HIDDEN
     ，USER SUPER.SUPER
     ，PRI 199
     ，LIMIT 3



  2. 新增window - add window
     Add window用來設定固定的window name，語法如下：
     ADD WINDOW #window-name
     ，TYPE DYNAMIC | STATIC | SU | DEDICATED
     ，TERM_TYPE TN6530 | ANSI | ANY
     ，SERVICE service-name
     ，IPADDR dotted-ip-address
     ，SUBTYPE nn | NONE
     ，SCRIPT script-name


  3. 刪除service - delete service
     DELETE SERVICE <service-name> | *



  4. 刪除window - delete window
     DELETE WIN[DOW] <window-name> | *



  5. 檢查service設定 - info service
     INFO SER[VICE] <service-name> | *



  6. 檢查window設定 - info window
     INFO WIN[DOW] <window-name> | *



  7. 啟動service - start service
     START SERVICE <service-name> | *



  8. 啟動window - info window
     START WINDOW <#window-name> | *



  9. 檢查STN global參數 - info process

二、SH and SFTP client 操作

SSH產品提供了在Guardian 和OSS環境的SSH和SFTP client工具，本章介紹如何使用這兩個工具。

• SSH client 連線-Guardian

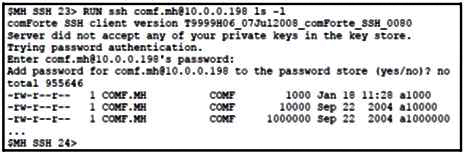

  1. SSH TCPIP連線

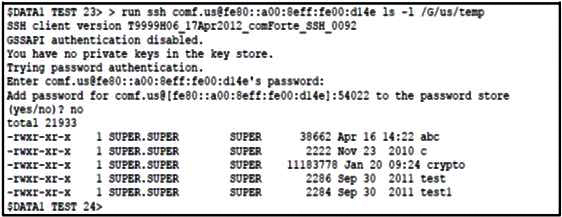

  2. SSH IPv6連線









• SFTP client 連線-Guardian

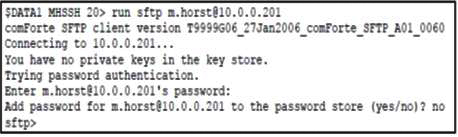

  1. SFTP TCPIP連線

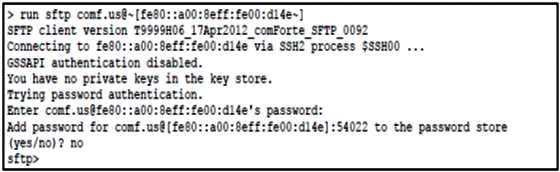

  2. SFTP IPv6連線






• OSS環境使用SSH和SFTP

  系統提供支援OSS環境使用的SSH和SFTP client，檔案放在Guardian環境的目錄$SYSTEM.ZSSH.所以必須先在OSS環境建立link如下：
  ln -s /G/system/zssh/sshoss /usr/bin/ssh
  ln -s /G/system/zssh/sftposs /usr/bin/sftp



  之後即可在OSS環境直接執行ssh和sftp。

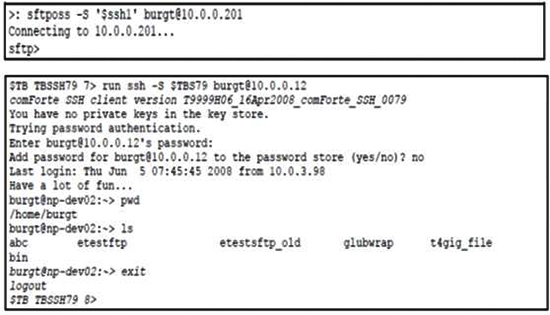

• 執行SSH 和SFTP指定SSH2 process

  當系統有多個SSH2 processes時，執行SSH或SFPT Client連線時，需指定要透過那個SSH2 process連出去，須在指令後面加上-S
  <ssh2 process name>，範例如下：

三、SSH LOG分析

SSH LOG紀錄分為4個等級如下：

- 50 (default)：log normal operation

- 30：only log startup messages and warnings

- 70：detailed diagnostic messages. Should only be set if the additional verbosity
is really required.

- 100：very detailed diagnostic messages. This configuration is not recommended
for production environments as it will create significant overhead.

• SSH LOG 紀錄設定

  以下介紹幾種LOG設定方法：

  (1) Log等級最高，測試時用。
  LOGFILE * -不寫到LOGFILE
  LOGEMS * -不寫到EMSLOG
  LOGLEVELCONSOLE 100 -LOG LEVEL最高
  LOGCONSOLE % -LOG 寫到 SSH2 PROCESS的HOME TERM

  (2) Log to EMS and only log startup and severe messages：
  LOGFILE * -不寫到LOGFILE
  LOGCONSOLE * -不寫到HOME TERM
  LOGEMS $0 -寫到$0
  LOGLEVELEMS 30 -LOG LEVEL 30

  (3) Log normal operations to a file and startup and severe messages to EMS：
  LOGCONSOLE *
  LOGFILE $vol.subvol.logfile
  LOGLEVELFILE 50
  LOGEMS $0
  LOGLEVELEMS 30

  (4) Log normal operations to a file and startup and severe messages to EMS，且LOG 可先放在CACHE
  LOGCONSOLE *
  LOGFILE $vol.subvol.logfile
  LOGLEVELFILE 50
  LOGEMS $0
  LOGLEVELEMS 30
  LOGLEVELCACHE 85 -85條LOG可先被放在CACHE



• SSH 檢查LOG工具-SHLOWLOG

  SHOWLOG工具是用來讀取SSH所以的LOGFILE，它放在$system.zssh內，它的常用語法如下：

  (1) dump logfile 全部內容
  run showlog sh54log

  (2) 將LOGFILE轉成另一個文字檔
  run showlog ssh2log logedit

  (3) 範例：讀取LOGFILE位置在5000000~5010000範圍內的資料
  run showlog ssh2log * 5000000 10000





參考資料

‧HPE NonStop SSH Reference Manual
