[技術分享]NonStop Server系統效能技術分析(中)

作者/馬先讓
作者簡歷

作者擁有26年IT服務資歷，現職凌群電腦NSK服務總處副總工程師，主要負責HPE Nonstop 證券、期貨、銀行客戶交易系統維運服務，專長為HPE NonStop系統整合。

前言

HPE NonStop Server系統效能分析包含了很多面向，上一期文章針對DISK硬體環境設定、檔案屬性等效能分析進行說明，本期文章會針對系統效能分析MEASURE做詳細說明。

系統效能分析-MEASURE
  • MEASURE是用來分析系統效能的子系統，它能分析以下系統元件的效能

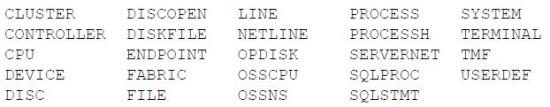

  • MEASURE針對檔案有三種Entity可分析
    • DISCOPEN：分析DISK PROCESS對檔案的每一個獨立file open的I/O行為；Measure會對每一個file open產生獨立的record。


    • DISKFILE：分析所有PROCESS對特定檔案的I/O行為。Measure會對該檔案產生一個record。


    • FILE：分析單一PROCESS對檔案的I/O行為，可分析$RECEIVE， LINKMON $ZLnn。

我們主要使用到CPU、DISC、PROCESS、DISCOPEN等四個Entity。以下介紹MEASURE操作、啟動/停止MEASURE子系統、定時/即時收集MEASURE DATA、手動/自動分析MEASURE DATA。

一、MEASURE操作

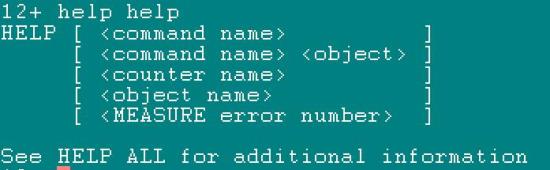

  • Online Help-HELP

    MEASCOM 線上HELP 可以看command，object 和error number的HELP。


  • ADD

    ADD支援三種object，說明如下:

    (1)ADD Entities
    如：ADD CPU *; ADD PROCESS 0,*; ADD DISC *

    (2)ADD Measure datafile
    如：ADD MEASDATA

    (3)ADD Plot

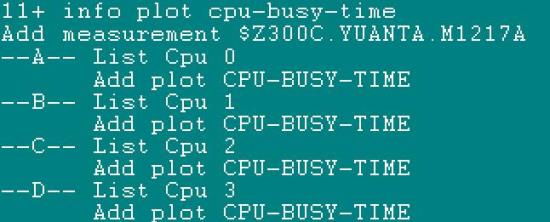

    如：ADD PLOT CPU-BUSY-TIME，可以畫出PLOT，範例
    LIST CPU *
    ADD PLOT CPU-BUSY-TIME
    LIST PLOT
    LIST PLOT, TIME-BASE OFF
    LIST PLOT, VERT-BASE OFF, TIME-BASE OFF
    以上的方式能很快速的分析出收集的MEASURE DATA，那個時間點CPU 最忙碌。


  • DELETE

    DELETE支援三種object，說明如下:

    (1)DELETE Entities
    如：DELETE DISCOPEN $*.#*

    (2)DELETE Measure datafile
    如：DELETE MEASDATA

    (3)DELETE Plot
    如：DELETE PLOT CPU-BUSY-TIME (A)，可以刪除加的PLOT
    範例：DELETE PLOT CPU-BUSY-TIME (*)


  • DELETE

    DELETE支援三種object，說明如下:

    (1)DELETE Entities
    如：DELETE DISCOPEN $*.#*

    (2)DELETE Measure datafile
    如：DELETE MEASDATA

    (3)DELETE Plot
    如：DELETE PLOT CPU-BUSY-TIME (A)，可以刪除加的PLOT
    範例：DELETE PLOT CPU-BUSY-TIME (*)


  • INFO

    INFO支援四種object，說明如下:

    (1)INFO Entities
    如：ADD CPU *後再用INFO CPU * 看是否有加入

    (2)INFO User-defined counters

    (3)INFO Measure datafile
    如：INFO MEASDATA，可以看這個MEASURE DATA收集的Entities和時間。

    (4)INFO Plot
    如：INFO PLOT CPU-BUSY-TIME (A) ，可以查看加入的PLOT



  • LIST

    LIST用於看收集的MEASURE DATA內的資料，支援二種OBJECTs

    (1)LIST Entities
    如：LIST CPU * ; LIST DISC *;

    (2)LIST Plot
    如：LIST PLOT (請參考ADD的PLOT範例)

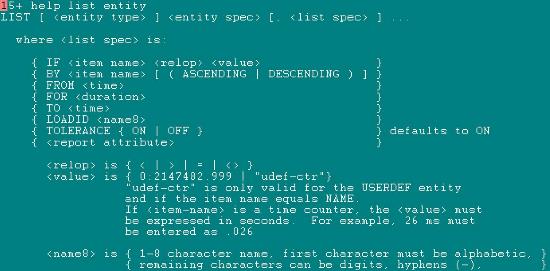

    LIST Entity 有以下幾種用法：


    • 直接LIST ENTITY
      如：LIST CPU *; LIST PROCESS $ABC


    • 查看某個時間點
      如：LIST CPU *, FROM 9：00, TO 10：00


    • 查看某個時間點後
      如：LIST CPU *, FROM 9：00, FOR 1 HOURS


    • 依ENTITY內的欄位值查詢
      如：LIST CPU *，BY CPU-BUSY-TIME(看所有CPU的內容，依CPU-BUSY-TIME值由高列到低)


    • 依ENTITY內的欄位值特定範圍查詢
      如：LIST CPU *，IF CPU-BUSY-TIME > 10(看所有CPU的內容，當CPU-BUSY-TIME值>10才列出)


    • 也可以將BY和IF合用，如：LIST PROCESS *，BY CPU-BUSY-TIME，IF CPU-BUSY-TIME > 10，FORMAT BRIEF


    • LIST加上REPORT 屬性，以下為REPORT常用的幾種屬性：

      FORMAT
      Brief: 精簡列顯示ENTITY較重要的欄位值，如LIST CPU *, FORMAT BRIEF
      Normal: 顯示ENTITY所有欄位的值(預設)
      Structured: 將指令要顯示ENTITY的內容寫到DDL 結構內，產生CODE 170的DATA FILE, 之後可以用ENFORM來做排序。
      XML/CSV/JSON: 將要顯示ENTITY的內容轉換成XML/CSV/JSON格式，轉換出來的檔案最大為1T。

      RATE
      ON：顯示ENTITY的值用%表示(系統預設)
      OFF：顯示ENTITY的值用數量表示

      TOTALS
      INCLUDE：顯示ENTITY的REPORT再加上TOTAL RECORD筆數
      ONLY：顯示整個ENTITY的總合值
      SUPPRESS：顯示ENTITY的REPORT(系統預設)

      ZERO-VALUES
      INCLUDE：顯示counter實際的值
      SUPPRESS：當counter值小於0.005時就當成0或空格(系統預設)

      ZERO-REPORTS
      INCLUDE：當counter為0時也會顯示該筆RECORD
      SUPPRESS：當counter為0時，就不顯示該筆RECORD (系統預設)


    • LISTALL
      LISTALL的用法和LIST相同，LISTALL主要是將每個INTERVAL收集的資料都顯示，LIST則是將整個時段的資料統計後顯示。LISTALL最常用是將CPU 值LISTALL，然後就可以匯出成EXCEL，畫出CPU BUSY的圖表。


    • START
      START 主要是啟動以下兩個object
      1.START MEASSUBSYS：啟動MEASURE SUBSYSTEM。
      2.START MEASUREMENT filename：啟動MEASURE收集MEASURE DATA。

      註：系統預設的MEASURE DATA 大小若不足時，可以在START MEASUREMENT後加上FILESIZE 放大MEASURE DATA FILE。


    • STOP
      STOP主要是停止以下兩個object
      1.STOP MEASSUBSYS：停止MEASURE SUBSYSTEM。
      2.START MEASUREMENT filename：停止收集MEASURE DATA FILE。

二、啟動/停止MEASURE子系統
  • 啟動MEASURE：MEASCOM START MEASSUBSYS;
    停止MEASURE：MEASCOM STOP MEASSUBSYS;


  • 目前系統上執行的程式與檔案愈來愈多，所以在啟動MEASURE 前要放大CID，完整程序如下(通常這段會加到系統開機的START FILE，之後只要收集MEASDATA即可)：
    MEASCOM STOP MEASSUBSYS;
    ADD DEFINE =_SET_MAX_CIDS_TO_1024K, FILE M1
    MEASCOM START MEASSUBSYS;

三、定時/即時收集MEASURE DATA
  • 定時收集MEASURE DATA

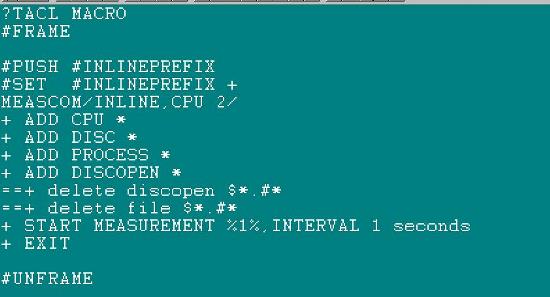

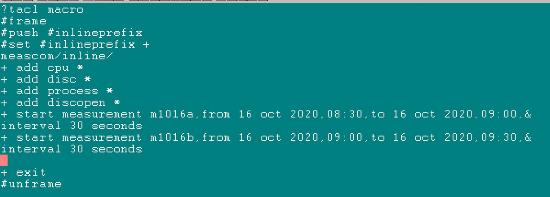

    定時收集MEASURE程序：

    步驟說明：
    (1)編輯如上的TACL OBEYFILE。
    (2)設定要收集MEASURE的時間，並存成不同的MEASURE DATA FILE，以及設定要收的interval 間隔時間，最低可以到1秒。
    (3)執行這個OBEYFILE，當系統時間到就會自動收集那段時間的MEASURE，並產生CODE 175的檔案。
    (4)如要停止某個時段的measure，指令如下：
    MEASCOM STOP MEASUREMENT measdata

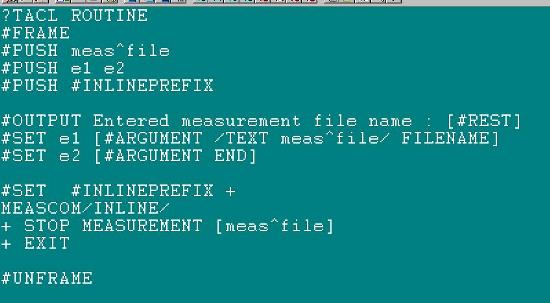

  • 即時收集MEASURE DATA

    即時收集MEASURE程序：

    執行方式：RUN MEASSTRT MEASDATA

    即時停止MEASURE

    執行方式：RUN MEASSTOP MEASDATA

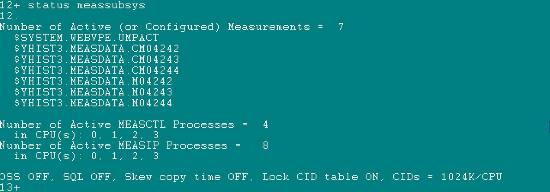

    檢查系統目前MEASURE啟動收集的檔案有那些，執行方式：MEASCOM STATUS MEASSUBSYS


四、手動分析MEASURE DATA
  • 加入要分析的MEASURE DATA
    將要分析的MEASURE DATA加入，並確認它收集的時間和項目，指令：ADD MEASDATA
    INFO MEASDATA


  • 分析CPU

    • 要分析CPU負載是否平均，不平均時要從該CPU上最忙的幾個PROCESS 去做分配調整，若忙碌的PROCESS是DISK PROCESS，就要分析DISCOPEN內最忙碌的檔案(read次數最高的幾個檔案分散至其他不忙的DISK上)。


    • CPU ENTITY包含了下面幾個子系統，各子系統重要的欄位說明如下：
      • CPU Subsystem
        Cpu-Busy-Time：顯示該顆CPU的BUSY值。
        Cpu-Qtime：顯示這段時間內Processes在ready list等待的總時間(rate off)或平均等待的時間(秒)(rate on)，該值太高，表示CPU可能資源不夠。
        Dispatches：顯示這段時間內Processes從ready list進入CPU處理的頻率。


      • Memory Subsystem
        Ending-Free-Mem：顯示該CPU剩下的記憶體
        swaps：Memory Manager做程式在記憶體中SWAP的次數，若該值太高有兩個原因，一個是記憶體不足，另一個該CPU上的的程式太多transient processing。


      • Disk Subsystem
        Disc-IOs：顯示該顆CPU上的DISK I/O的次數頻率
        Cache-Hits：顯示該顆CPU上的DISK在DISK CACHE命中的次數頻率


      • 常用的指令
        LIST CPU * --看全部CPU和全部CPU的欄位值
        LIST CPU *, FORMAT BRIEF --看全部CPU和精簡CPU的欄位值
        LIST CPU *, FROM time, TO time --看某段時間內的CPU值

  • 分析DISC
    • 主要分析DISC上DEVICE-QBUSY-TIME過高的DISK(超過15%就需要分散該DISK內WRITE/READ過重的檔案至其他不忙的DISK)


    • DISC ENTITY重要的欄位說明如下：
      Device-Qbusy-Time：排隊等待的時間，若該值大於15%，磁碟的效能會明顯下滑，需要分析該顆DISK內WRITE/READ過重的檔案分散至其他DISK。


    • 常用的指令
      LIST DISC * --看全部DISC和全部DISC的欄位值
      LIST DISC *, FORMAT BRIEF --看全部DISC和精簡DISC的欄位值
      LIST DISC *, FROM time , To time --看某段時間內的DISC值

  • 分析PROCESS
    • 主要分析每顆CPU上最忙的PROCESS是那些，好做為分散CPU上PROCESS負載的依據，若該PROCESS是DISK PROCESS，就必須再分析該DISK的DISCOPEN內那些READ/WRITE過重的檔案，將他們分散到其他DISK上。


    • PROCESS ENTITY重要的欄位說明如下：
      CPU-BUSY-TIME：PROCESS 執行花費的時間，愈高代表該PROCESS耗費CPU資源愈高。有些process可能是瞬間BUSY，很快就結束，所以必須要注意BUSY的PROCESS耗時佔MEASURE收集時間的比例。
      RECV-QTIME：Process message 傳送等待的時間，愈高代表該process本身處理訊息傳遞能力不足，通常這個值大於2位數時，需特別注意。


    • 常用的指令
      LIST PROCESS * --看全部PROCESS和全部PROCESS的欄位值
      LIST PROCESS *, FORMAT BRIEF --看全部PROCESS和精簡PROCESS的欄位值
      LIST PROCESS *, FROM time，To time --看某段時間內的PROCESS值
      LIST PROCESS *, BY CPU-BUSY-TIME, FORMAT BRIEF --依CPU-BUSY-TIME 值從大到小列出忙碌的PROCESS
      LIST PROCESS *，BY RECV-QTIME，FORMAT BRIEF--依RECV-QTIME值從大到小列出忙碌的PROCESS，這個指令能快速找出系統在QUEUE的PROCESS，通常這個值太高(2位數)的PROCESS就會是卡住的瓶頸原因。

  • 分析DISCOPEN
    • 主要分析每顆DISK上的檔案READ/WRITE次數和CACHE READ/WRITE的次數，可找出每顆DISK忙碌的主要檔案是那些，以及有那些檔案出現LOCKWAIT TIME，發生LOCKWAIT TIME過高的檔案，要再分析是那些PROCESS造成的。


    • DISCOPEN ENTITY重要的欄位說明如下：
      Driver?Input?Calls：檔案做read的次數(包含在cache和沒在cache的次數)
      Driver?Output?Calls：檔案做write的次數(包含在cache和沒在cache的次數)
      Cache?Hits：檔案做READ時，資料能在CACHE中找到的次數。
      Cache?Write?Hits：檔案做WRITE時，資料能在CACHE中找到的次數。
      Block?Splits：檔案在做WRITE時發生BLOCK-SPLIT的次數，若該值太高，建議將該檔案重做RELOAD，放大SLACK到20。
      Lockwait-Time：檔案花在等待LOCK的時間。
      Max-Lockwait-Time：檔案被LOCK等待最長的時間。


    • 常用的指令：
      LIST DISCOPEN $DATA.FUDATA.FUTPAB --看該檔案的統計內容
      LIST DISCOPEN $DATA.FUDATA.FUTPAB, FORMAT BRIEF --看該檔案的精簡欄位值
      LIST DISCOPEN $DATA.FUDATA.FUTPAB, FROM time, To time --看該檔某段時間內的統計值
      LIST DISCOPEN $*.*.*, BY Max-Lockwait-Time, FORMAT BRIEF –查全部檔案中，Max-Lockwait-Time最高的檔案
      LIST DISCOPEN $*.*.*, BY Block?Splits–查全部檔案中，Block?Splits最高的檔案(這時不能加FORMAT BRIEF)
