[產品介紹]- Application與3rd party產品訊息監看機制-整合NonStop VHS系統應用

作者/蘇俊維

作者簡歷

作者現職凌群電腦NSK服務總處系統工程師，主要負責HPE Nonstop 證券、期貨、銀行客戶交易系統維運服務、軟體產品整合服務，專長為HPE NonStop系統整合。

前言

現在的所有線上系統或產品，皆一定會記錄相關的系統LOG，除了記錄當時系統運行的情況，做為日後開發維護及分析使用也是很為重要，而以往LOG是直接以檔案形式儲存，往往都是發生較大狀況及維護時，才會特別去察看紀錄內容，而因其內容會不斷更新，若需要較快速的掌握相關情況，即需要即時監看LOG訊息就變得更為重要，在Nonstop系統上，除了能將訊息導入Event Message Collector (EMS Collector)透由EMS系統即時查看訊息外，也能使用Virtual Hometerm Subsystem (VHS)達到相同功能。

為了達到系統即時監看，避免人工查詢造成訊息漏讀或是不即時的狀況，於NonStop端考慮相關訊息監看子系統，藉此將應用程式或3rd party產品整併其中，以達系統即時監看之目的。

為什麼選擇VHS

針對NonStop端訊息監看子系統，主要有EMS Collector跟VHS可以提供應用程式或是3rd party產品訊息收納的介接，兩者均可提供Process Pair機制提供fault tolerance架構，除了上面提到的穩定度之外，主要原因在於，一般AP訊息存取格式為文字即TEXT格式，而在EMS Collector對於TEXT格式的訊息其限制為102個bytes，超過此長度後的訊息會被截斷，而VHS卻能支援到254個bytes，這也成為選擇VHS的主要原因。

VHS 簡介

VHS主要功能為模擬終端機，可讓AP的HOMETERM能使用此Virtual Home Terminal，且不需要對AP本身進行任何更改，而VHS 是以NonStop Process pair模擬實體終端機，不像實體終端機會於硬體或線路發生問題導致AP訊息無法傳遞而發生異常情況，大幅的提高AP傳送訊息的穩定度。

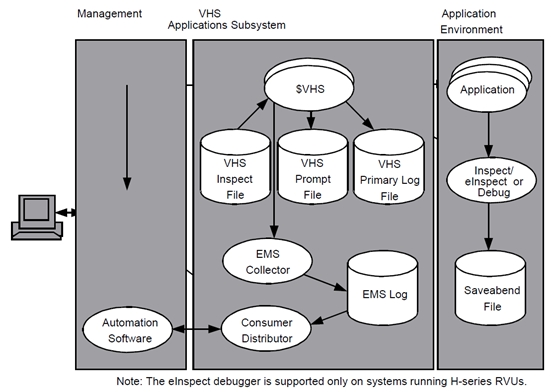

《圖一》

VHS 元件

一、VHS Browser：

VHS Log Browser，提供針對VHS所接收紀錄的訊息供查看，同時也可針對AP有需要回應的部分手動回應訊息。

二、VHS Process：

模擬6530終端機，提供NSK應用程式作為Input/Output/Home Terminal使用，並且將所接收的訊息記錄於log中，以供後續查詢追蹤。

三、VHS EMS collector：

提供VHS將訊息轉換為EMS格式，以供系統集中監看。

VHS 啟動管理


#PUSH #INFORMAT
#SET #INFORMAT TACL
============================================================================
==
== NonStop Virtual Hometerm Subsystem - T9517H01 - AAY - (23NOV2009)
== Copyright Tandem Computers Incorporated 1992, 1993, 1994, 1995, 1996, 1997
==
== File Type:              VHS Startup Configuration File.
==
== Source File Name:       $SYSCHK.VHSZ.VHSSTART
== Source File Version:    1
==
== File Description: This file is used to specify all the VHS environments
==                   existing on this node.
==
== Modifications Summary:
== July 4, 2011 11:49:28               File Creation.
==
============================================================================
==  Define first VHS Environment "VHST"
============================================================================

DELETE DEFINE =_EMS_COLLECTOR
SET DEFINE CLASS MAP
SET DEFINE FILE $VAZT
ADD DEFINE =_EMS_COLLECTOR

PARAM  ENVIRONMENT-NAME     "VHSS"

ASSIGN PRIMARY-LOGFILE,     $DATA1.VHSSLOG.LOG, EXT (100, 100), CODE 0
PARAM  PRIMARY-LOGFILE-BUFFERED OFF
PARAM  PRIMARY-LOGFILE-PURGE    ON
PARAM  MAXEXTENTS           16
PARAM  PRIMARY-SECURITY     "NCCC"
PARAM  SUPPRESS-DISPLAY     FALSE

ASSIGN INSPECT-SAVEFILE,    $DATA1.VHSS.SAVE0000
PARAM  PURGE-SAVEFILE       FALSE
ASSIGN INSPECT-FILE,        $DATA1.VHSS.VHSINSP

PARAM VHS-LOGGER                    ON
PARAM ADD-TEXT-TO-EVENT             ON
PARAM GENERATE-INSPECT-EVENT        ON
PARAM GENERATE-PROMPT-EVENT         ON
PARAM GENERATE-DISPLAY-EVENT        ON
PARAM REMOVE-EXTRA-SPACES           ON
PARAM ACCEPT-EXT-ASCII-CHARACTER    OFF
PARAM VHS-GUI-MODE                  OFF
PARAM PROMPT-EVENT-RESEND-DELAY     15

PARAM AUTOMATIC-INSPECT-PROCESSING  ON
PARAM BACKUP-CREATION-MESSAGE-DELAY 5
PARAM OPEN-TABLE-THRESHOLD          90
RUN $DATA1.VHSS.VHS / NAME $VHSS, CPU 0, PRI 180, TERM $YMIOP.#CLCI, NOWAIT/1

#POP #INFORMAT

應用架構敘述

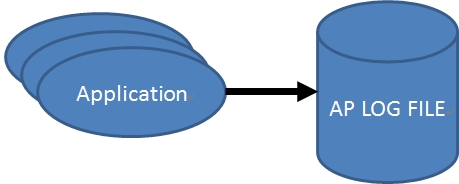

一、架構AP->AP_LOG

《圖二》

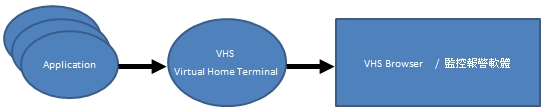

二、可調整為AP->VHS (Virtual Home Terminal)-> VHS Browser /監控報警軟體(例如MOMI、WebViewpoint、IR Prognosis等)

《圖三》

VHS子系統可將應用程式所拋出的訊息，完整保留並且可轉換成EMS格式供NonStop相關系統監控軟體作應用，因此可藉此提供監控所需觸發的條件判斷，以促使監控系統可以控制對於AP層面的掌控。

除此之外，VHS 本身的BROWSER機制，亦可提供問題追蹤時，訊息過濾與查詢，以供問題處理或事後分析。

結論

透由層層的架構，可以讓監控系統更容易的掌握目前線上環境的各種狀況，即時的應對或分析處理，在此情況下，也能減少大量人工作業的時間，不僅能解決人力分配的問題，也能減少許多的時間成本，還能後續配合自動化開發，也能發展成更為便捷的系統。

參考資料

HPE Virtual Hometerm Subsystem (VHS) Manual
