[產品介紹] 2019 NonStop Technical Boot Camp(TBC)參訪報導 (中)

作者/王宜倫
作者簡歷

作者擁有22年IT服務資歷，現職凌群電腦NSK服務總處總處長，主要負責台灣證券交易所交易系統與維運系統、NonStop系統維運服務、軟體產品整合服務。專長為HPE NonStop系統、系統整合、系統網路監控管理及專案管理。

NonStop硬體產品最新發展(roadmap)

本期參訪報導將說明NonStop系統硬體產品最新發展。包含NonStop X系統、儲存設備與通訊設備。

NonStop X product update

一、NonStop X NS7 X3 (高階機種)
  • 採用Intel® Xeon® Gold Skylake-61xx processor (3.4GHz/19.25MB)


  • 最多16個CPU，單一CPU的memory最大256GB


  • c7000機架使用半高的blade


  • 支援4X FDR InfiniBand system interconnect (56Gbps)


  • 採用V3 CLIM I/O (Gen10 CLIM)，支援10GbE networking


  • HPE NonStop OS RVU L18.08 (or later)


  • 2, 4, or 6-core software licensing


  • 最多支援8個NSADI ports


  • 支援NonStop X Cluster Solution


  • 支援online migration from X1、X2 to X3

二、NonStop X NS3 X3 (初階機種)
  • 採用Intel® Xeon® Silver Skylake-41xx processors (2.1GHz/11MB)


  • 支援2、4個CPU架構，單一CPU的memory最大64 GB


  • c7000機架使用半高的blade


  • 支援4X FDR InfiniBand system interconnect (56Gbps)


  • Entry-class V3 CLIM I/O components (Gen10 CLIM)


  • HPE NonStop OS RVU L18.08 (or later)


  • 1 or 2-core software licensing


  • 最多支援2個NSADI ports


  • 支援Expand-over-IP


  • 支援online migration from X1、X2 to X3


  • 主要針對下列需求所設計
    • 新興市場需求

    • 獨立運作的應用系統環境

    • 中小型企業

三、Virtualized Converged NonStop server NS2 X3 (入門機種)
  • 結合虛擬機與實體機具備容錯能力的一體機，佔用最少機架空間；相較於Virtualized NonStop server，NS2不需要準備VMware或OpenStack等虛擬軟體


  • 支援2、4個CPU架構，單一CPU的memory固定64 GB


  • HPE NonStop OS RVU L19.03 (or later)


  • 1 or 2-core software licensing


  • 2 CPU架構支援24顆300GB HDD、8個10GbE port (copper)；4 CPU架構支援48顆300GB HDD、16個10GbE port (copper)


  • 主要針對下列需求所設計
    • 開發測試系統

    • 新興市場需求

    • 獨立運作的應用系統環境

    • 中小型企業

    • Edge processing

四、Virtualized NonStop server
  • Private Cloud解決方案，Software package


  • HPE NonStop OS為L-version，與NS7、NS3、NS2相同


  • 硬體可參考HPE提供的建議設備或是依據規格自行規劃

五、NonStop Dynamic Capacity (NSDC)
  • 適用於NS7與vNonStop高階機種

  • 可立即將NonStop CPU core數增加2個，例如由2 core擴充為4 core，工作量降低時，可在回復原本的core數


  • 可online scale-up (增加2 core)與scale-down (減少2 core)


  • 以天為單位計價，基本預購30天/年


  • NSDC不適用於
    • CLIM

    • NonStop CPU Memory

    • Storage capacity

    • Networking bandwidth

NonStop Storage product update

一、SSD
  • NonStop X與NonStop i均支援SSD


  • HPE write intensive SSD，高處理效能，低延遲時間
    • High write endurance at 10 DWPD (drive write per day) with 400GB capacity，亦即壽命為連續5年每天從頭到尾寫入400GB資料10遍。

  • NonStop i最多支援20個SSD；NonStop X為每組Storage CLIM最多支援100個SSD


  • SSD與HDD可並存在同一SAS Disk enclosure


  • OSM Service Connect支援SMARTSSD Wear Gauge顯示SSD壽命


  • 支援HDD所有功能
    • Dual port與hot pluggable

    • Volume Level Encryption (VLE)

    • Mirror volume：每個volume有4個path

    • Disk partition，最多8個，每個partition有獨立的DP2 process和cache

二、HPE XP8 Storage
  • NonStop支援第六代XP Storage – XP8


  • XP Storage普遍用於大型交易所、金融機構、物流公司、公眾設施、零售業和醫院等領域


  • 模組化架構，Controller可由2個無縫擴充至12個


  • 支援眾多的storage protocol、media，包含NVMe/SAS、SSD/FMD/HDD


  • 保證100%資料可用性


  • 業界最高效能：21M IOPS

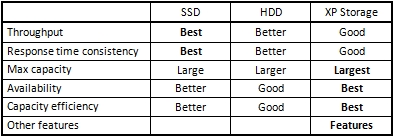

  • Storage儲存設備比較如下表，SSD在throughput、response time表現最佳，XP Storage在容量與可用性表現最佳：


    • 《表一》儲存設備比較表

三、Disk partition
  • 可將單一SAS Disk切為較小的partition，每個physical disk上可有多個logical partition，每個partition都有獨立的DP2 process、獨立的DP2 cache。


  • 在NonStop最有效率地disk access為使用DP2 cache，過去單一physical disk只能有一個DP2 cache，每個DP2 cache最高為1.5GB，Disk partition功能可提供單一physical disk擁有更多的DP2 cache，提高disk access效能。


  • 每個disk的partition限制為：HDD - 4個disk partition、SSD - 8個disk partition。


  • HDD使用disk partition時，若對disk有實際的Sequential I/O時(bypass DP2 cache)，因disk需要移動讀寫頭，效能會顯著降低，所以針對此類行為(例如：TMF audit trail file)，不建議使用disk partition功能；但是SSD則無此限制，且因為單一DP2所能產生的I/O量低於SSD的處理容量，因此SSD使用disk partition可獲得最好的效能。

四、HPE NonStop BackBox VTC (Virtual Tape Controller)
  • 第三代BackBox VTC，支援NonStop X NS7、NS3、NS2、vNonStop；NonStop i NB56000、NS2300、NS2400


  • 單一VTC最多可連接6套NonStop系統 (透過16Gb HBA)


  • 使用HPE DL380 Gen10，作業系統為Windows Server2016；NonStop安裝BackBox VTC software，實際操作使用相同的BACKUP/RESTORE工具，將資料備份於磁碟機，但擁有最佳的備份效能和可用性。


  • 儲存空間可使用internal storage或是external storage (例如HPE StoreOnce)


  • 支援HPE StoreOnce Backup解決方案
    • toreOnce的deduplication技術將重複的data block只存放index，不存放data block，此技術可大幅減少儲存空間需求，大幅降低對實體儲存容量的需求。

      • -
    • 提供企業共用的備份環境，NonStop server和其他sever可共用此StoreOnce儲存環境。

      • -
    • 透過Deduplication技術，所需儲存的空間最高可節省到95%。


  • HP NonStop BackBox VTC除了支援HP StoreOnce Backup解決方案外，也支援其他企業級儲存解決方案。
    • Deduplication功能依據所用storage是否提供而定。


  • NonStop BackBox Virtual Tape型號


《表二》HPE NonStop BackBox Virtual Tape設備型號


五、磁帶機
  • Physical Tape (LTO-6)
    • 可讀LTO-6、LTO-5、LTO-4 tape，可寫LTO-6、LTO-5 tape。

    • M8801A: Rack Mount, ACL, 24 Cart

    • M8802A: Table Top, ACL, 24 Cart

    • M8805A: Table Top, Single Play Manual Load

NonStop Network product update

一、CLIM新功能
  • Automatic TCP/IP Connection Failover (ATCF)
    • 當CLIM發生問題時會自動將primary CLIM的TCP/IP connection帶到backup CLIM，此failover對應用程式是透通的，程式不會受到影響

    • 支援NonStop X NS7與NS3，Gen9與Gen10 CLIM

    • RVU L19.08支援此功能，L19.03安裝SPRs支援此功能

  • CLIM hotfix management

    • 快速安裝CLIM security patch，不需要安裝完整的CLIM image

    • 支援所有型號的CLIM
    • OS自L16.05與J06.20版本開始支援此功能

  • 縮短CLIM update時間
    • CLIM Management Tool新功能

      • 預先download CLIM image，降低CLIM update的維護時間

      • 移除更新不完整的風險

    • 兩步驟更新CLIM software
      • 將CLIM software由NSC複製到CLIM

      • 執行CLIM software更新

    • 支援所有型號的CLIM


    • CLIM Management Tool SPR T0634H06^ACD開始支援此功能

      • T0634H06^ACD搭配NSC Installer DVD Update 31

  • CLIM security enhancement
    • 強化存取CLIM和OSM的安控


    • 採用動態產生的private key取代過去固定(hard-coded)的private key


    • 支援所有CLIM type和CLIM model


    • RVU版本需為L16.05 or later、J06.20 or later

二、NonStop X Cluster Solution
  • NonStop X NS7不同系統間直接使用InfiniBand連接


  • 運作速度為4X FDR InfiniBand (56Gbps)


  • 容錯功能：X and Y InfiniBand cluster fabrics


  • IB Clustering為新的Expand連接方式選項：Expand-over-IB

    • 網路組態架構以zone為單位

    • 整個cluster網路最多3個zone

    • 每個zone最多有24個node

    • 整個cluster網路最多有384個NonStop CPUs(如果以每個node最多16個CPU，整個cluster最多有24個node)

  • 距離限制
    • NonStop系統到IB switch間距離限制為30M

    • 同一zone系統間距離限制為60M

    • 不同zone系統間距離限制為90M

    • long distance最遠65km (透過DWDM)

參考資料

1.Mark Pollans, "NONSTOP HARDWARE PORTFOLIO", 2019 NonStop TBC

2.Marcelo De Azevedo, "VIRTUALIZED NONSTOP REFERENCE ARCHITECTURE", 2019 NonStop TBC

3.Marcus Pullens, "STOP FUMBLING WITH YOUR FIRMWARE UPDATES, Best Practices for NonStop firmware updates", 2019 NonStop TBC

4.Ozen Ercevik and Dave Smith, "SECRETS OF AUTOMATIC TCP/IP CONNECTION FAILOVER (CFO)", 2019 NonStop TBC
