[產品介紹] NonStop系統監控管理產品簡介

作者/王宜倫
作者簡歷

作者擁有22年IT服務資歷，現職凌群電腦NSK服務總處總處長，主要負責台灣證券交易所交易系統與維運系統、NonStop系統維運服務、軟體產品整合服務。專長為HPE NonStop系統、系統整合、系統網路監控管理及專案管理。

前言

HPE NonStop系統在可用性、資料一致性、擴充性、安全與整合性具備領先優勢，本篇文章說明如何藉由NonStop原生的管理工具更容易的管理好系統、縮短系統管理人員訓練周期，並可使用這些工具整合NonStop與其他平台的監控管理工作。


《圖一》原圖出處：Ozen Ercevik, "NonStop Manageability at a Glance", 2018 NonStop TBC


NonStop管理產品類別

NonStop管理產品可分為四種類別，包含
一、Serviceability：主要用於硬體監控管理。
二、Enhanced Management：使用此類產品不需要非常熟悉NonStop系統管理相關知識就可管理好NonStop系統。
三、Expert Management：適用於有經驗的系統管理人員。
四、Performance Analysis：用於管理系統和應用程式效能。

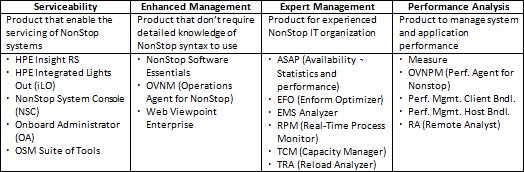

《表一》


Serviceability

一、NonStop System Console (NSC)

適用於實體機(Converged NonStop)與虛擬機(Virtualized NonStop)
  • Converged NonStop
    • 最新的NSC採用HPE ProLiant Gen10 server，支援rackmount和deskside兩種規格。

    • 執行於Windows Server 2016。

    • 需要兩台NSC來管理NonStop server，最多可管理8個node。

  • Virtualized NonStop
    • 執行於Windows Server 2016。

    • 僅需一台vNSC來管理Virtualized NonStop server，最多可管理8個node。在Virtualized NonStop server，重要系統資源已自NSC移除，所以vNSC並非是重要元件，並不需要兩台容錯架構。

二、NonStop Open System Management (OSM)
  • NonStop系統即時運作狀態監控軟體。

  • 單一監控畫面，可同時監控和管理NonStop硬體。

  • 可用於處理、偵測和診斷硬體問題。

  • 可用於執行維運NonStop系統的相關程序，例如關開機、更換硬體設備、更新硬體firmware等。

  • 可即時顯示EMS event。

  • 自動針對硬體和CPU halt問題產生告警。

Enhanced Management

一、NonStop Software Essentials (NSE)
  • 負責規畫、設定、安裝和管理NonStop軟體產品，取代DSMSCM PI；可控管HPE NonStop的系統軟體，也可管理3rd party和user的軟體。

  • 為NonStop標準產品，隨機附在NonStop Console Installer DVD。

  • 支援NonStop X、NonStop i。

  • 可作為稽核系統是否有未經授權安裝的軟體。

  • 資料在PC端與NonStop端傳輸過程為加密狀態。

二、Operations Agent for NonStop (OVNM)

主要用於NonStop系統object監控和event處理：
  • 自動偵測NonStop系統包含哪些object。

  • 偵測系統軟硬體和應用程式的問題。

  • 可客製化門檻值設定。

  • 可發email告警和訊息轉送。

  • 使用者定義service map。

  • 支援Base24、Telco (HLR, INS)和MQ-Series。

  • 支援NonStop環境和異質平台整合的環境監控。

  • 可整合於MicroFocus OMi、BMC Perf. Manager (Patrol)和IBM Tivoli。

三、Web ViewPoint Enterprise
  • Browser independent architecture，支援各種瀏覽器且與Java無關。

  • 進階的告警監控和自動復原設定，可針對CPU、IPU、Disk、File、Process、Program、TMF、RDF、Expand與CLIM等object設定監控條件，可支援48個監控條件。

  • 支援即時顯示event，並可容易的(one-click)存取歷史資料。

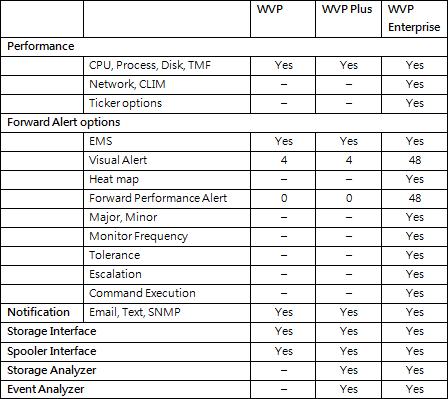

  • Web ViewPoint產品包含三種option：Web ViewPoint (WVP)、Web ViewPoint Plus( WVP Plus)與最新的Web ViewPoint Enterprise (WVP Enterprise)；下表說明這三種option的功能。



《表二》


Expert Management

一、ASAP (Availability, Statistics, and Performance)
  • 可即時監控數千個object
    • System objects：CPUs, memory, disks, files, and processes

    • Subsystem objects：TMF, RDF, tape, and spooler

    • Network objects：TCP/IP, subnets, routes, ports, communication lines, Expand lines, X.25, services, and terminals

    • Applications：virtually any type of abstract application domain

  • 視覺化與可程式化介面
    • EMS, Conversational interface, Fat and thin client interfaces, Provider/Consumer APIs

    • 支援E-mail和phone告警(HTML report)

    • 客製化GUI與使用者定義Dashboard

    • 歷史資料庫可存放10年有價值的可用性和效能資料

二、EMS Analyzer
  • 可快速的搜尋EMS logs，可指定下列參數：subsystem, process ID, device name, text, etc。

  • 提供指令與交談等兩種模式。

  • 透過TACL prompt啟動；啟動快速，容易使用。

  • User可選擇是否顯示detail訊息。

  • 訊息可以送至螢幕、Enscribe file、CSV file。

三、RPM (Real-time Process Monitor)
  • 快速、即時的顯示整個網路上最忙碌的CPU、IPU、Process、node。

  • 可監看CPUs, IPUs, Processes, and network nodes，監看IPU數量達 16,000+ IPUs。

  • 簡單安裝和非常容易使用，啟動迅速(1 seconds) 。

  • 支援各種終端機模式：TTY, VT100, ANSI, T6530, disk and process。

  • 可自訂門檻，超過門檻以不同顏色顯示。

  • 可選擇要監看的特定Process：developers/analysts可選擇想要看的process。

Performance Analysis

一、Measure
  • 收集系統資源的效能資訊，包含系統、網路與應用程式。

  • 可藉由分析效能資訊來進行系統效能調校、評估是否瓶頸、平均分配作業和進行容量規劃。

  • 支援兩種介面
    • Command interface：藉由輸入指令或是obey file (script)方式操作收集效能資訊。

    • Programmatic interface：提供完整的API，程式可呼叫Measure API方式來收集效能資訊。

  • 多個使用者/管理者可同時使用Measure收集各自需要object的效能資訊。

二、Performance Agent for NonStop (OVNPM)
  • 圖形化介面即時監看系統、應用程式和各項服務的效能狀態。

  • 效能告警。

  • 歷史趨勢分析和容量規劃。

  • 支援Base24、Telco (HLR, INS)與MQ-Series。

結論

除了上述HPE的產品外，HPE的partner也推出企業級的管理產品，包含Blackwood Systems MOMI和IR Prognosis；MOMI是專用於NonStop的即時系統管理工具，除了標準的系統狀態、效能外，也能發出告警，是NonStop上功能完整的管理工具。Prognosis則適用於NonStop、Windows、Unix、Linux等多種平台，除了內建的系統、效能管理監控和告警功能外，其強大的客製化能力可以進行更有彈性的應用，例如可用scripting language產生文字檔，Prognosis讀取文字檔進行parser後進行後續監控；或是用開發c/c++程式包在Prognosis；Prognosis也可以讀取MS SQL資料控進行後續處理。

HPE提供眾多的系統管理工具，包含標準的NonStop System Console (NSC)與OSM，企業級的Web Viewpoint Enterprise、OVNM/OVNPM，以及RPM、EMS Analyzer等指令工具，加上Measure、ASAP效能分析，完整涵蓋訊息、狀態與效能等面向。

參考資料

1.BOB BYROM, "NonStop System Console and OSM Update", 2018 NonStop TBC
2.Ozen Ercevik, "NonStop Manageability at a Glance", 2018 NonStop TBC
3.PRATHIMA SIDDA, "Integrated manageability with open architecture", 2018 NonStop TBC
