[經驗分享] NSADI RSOCKETS使用經驗分享

作者/黃俊源
前言

HPE NonStop X系列主機的NSADI (NonStop Application Direct Interface)產品支援RDMA (Remote Direct Memory Access)通訊模式，採用RDMA可大幅降低傳輸延遲時間與系統CPU資源耗用。目前NSADI產品提供下列三種使用方式。

一、IB Verbs/RDMA CM (Communication Manager)：

RDMA_CM是一個通訊管理函式庫，提供NonStop X與Linux間建立一個可靠的資料傳輸，此種API是以socket為基礎，並且納入Queue Pair (QP)語法，透過指定的RDMA設備進行通訊，資料傳輸則為message-based模式。

二、RDMA Sockets (rsockets)：

屬於IB Verbs/RDMA CM的前端，rsockets可直接套用在一般socket-based的程式，基本上只需將sockets API轉換為對應的rsockets API，實際上程式只需要對原有socket-level API名稱前加上r，例如rrecv()、rsend()。

三、Preload Library：

允許原有socket-based應用程式可以在不修改程式情況下，bind library後直接進行RDMA資料傳輸。

這三種方式中，如果以IB Verbs開發，除了需宣告繁複的元件外，首先需要建立protection domain、completion channel、completion queue，而且之後需要建立queue pair，接著便需保留記憶體空間位置，針對記憶體註冊到對應的pd，而且針對接收與發送均需個別註冊對應的記憶體空間，在等候資料接收或是發送是否完成期間，還需針對completion queue做poll以便後續確認是否完成，接著poll動作後面還需要呼叫requesting notification，後續還需取得completion queue的event以便確認動作是否完成，而且還需要針對這個event做acknowledged ，這樣才完成一個簡單的發送或接收的動作。

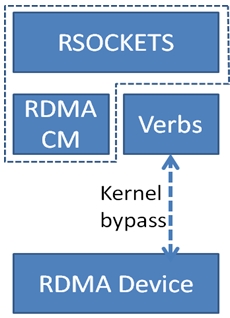

相較於IB Verbs，rsockets則相對簡單許多，它的使用與行為像sockets，連線方式像sockets，byte streaming transfer像sockets，因此可以簡單轉換現有sockets程式，直接架構在RDMA環境底下，如同下面的架構圖，可以忽略RDMA CM底層所需控制的工作，用戶便可直接開發類似sockets程式之rsockest程式做RDMA資料傳輸。


《圖一》


NonStop目前所支援的RSOCKETS

目前NSADI的rsockets僅支援TCP-based socket並且指定SOCK_STREAM type，其他如UDP/SOCK_DGRAM等連線方式並不支援。而且目前NonStop rsockets屬於blocking I/O，目前尚不支援nonblocking，因此這也確保所呼叫的function return後代表I/O完成，相對應使用的變數均可安心異動或是使用。

NonStop rsockets主要是以Linux版本的rsockets的應用為依據，因此針對回傳的錯誤訊息可能與標準TCP/IP sockets有所不同。詳細各function可能會傳的error code，可以參考OSS上man對各function之說明。

目前NonStop X所支援的RSOCKETS API依功能分類列出如下：

一、連線部分：

rsocket、rbind、rlisten、raccept、rconnect、rshutdown、rclose。
  • rsocket目前僅支援SOCK_STREAM。


  • rbind不可使用INADDR_ANY。

二、資料傳輸：

rrecv、rrecvfrom、rrecvmsg、rread、rreadv、rsend、rsendto、rsendmsg、rwrite、rwritev。

三、Socket參數設定：rsetsockopt、rgetsockopt。
  • 針對rsocket option，目前NonStop支援SOL_SOCKET level包含SO_RCVBUF、SO_SNDBUF、SO_KEEPALIVE、SO_OOBINLINE。


  • 雖然socket send/recv buffer可做設定，不過針對這設定值上限不可超過1MB，建議針對rsockets可以不須指定socket send/recv buffer。當資料要傳送或是接收時，直接指定應用於傳送或接收的message pointer即可，不過需注意的是目前NSADI並沒有針對這個message大小做設限，因此所使用的記憶體空間均會取自於系統，所以這部分需小心注意。另外針對發送與接收需指定不同的message pointer，以避免發生複寫。

四、其他API：

rgetpeername、rgetsockname。

rsocket程式編譯注意事項

目前NSADI僅支援OSS 64bit program開發，編譯時相關注意事項彙整如下：

一、library位置放置於/G/SYSTEM/ZXDLL/WUIBDLL，編譯時link library可以指定-lwuibdll以便連結。

二、編譯時需要指定-D_PRELOAD_SUPPORT_FUNCTIONS的compiler directive。

三、NSADI相關include file均放置於/usr/include/infiniband以及/usr/include/rdma底下，因此於編譯時亦可考慮指定-I/usr/include/infiniband -I/usr/include/rdma路徑位置。

另外，Linux端rsocket程式針對編譯時相關注意事項彙整如下：

一、Linux程式編譯rsocket時需要連結兩個library檔案，因此於編譯時需指定-lrdmacm –libverbs。

二、如果編譯一般TCP/IP socket程式採用preload方式執行時，可不須指定-lrdmacm –libverbs，不過於程式執行時需指定

LD_PRELOAD=/usr/lib64/rsocket/librspreload.so.1

後面再指定object名稱；若以preload方式啟動程式，如下列範例：
/usr/lib64/rsocket/librspreload.so.1 ./client -p 21262 10.1.3.0

NonStop X與Linux程式編譯範例分述如下：

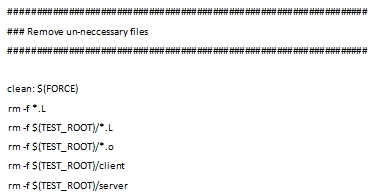

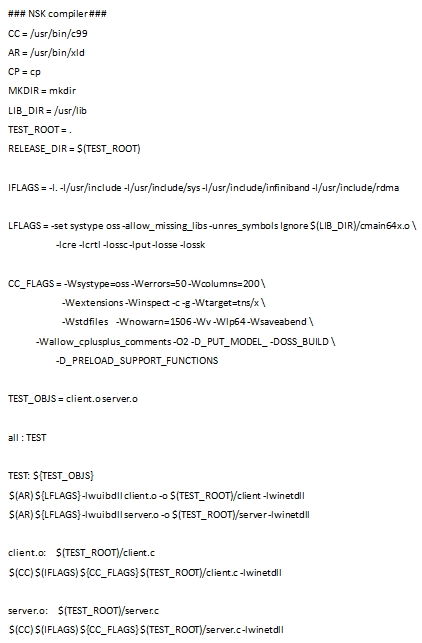

一、OSS make file範例：




二、Linux make file範例：



程式邏輯範例說明

一、Server端邏輯範例：
  • 建立socket
    sock = rsocket(AF_INET , SOCK_STREAM , 0);


  • 設定local要綁定的IP address，NSADI所使用的IP address必須依照external server configuration規範指定IP address。
    server.sin_family = AF_INET;
    server.sin_addr.s_addr = ip_addr;
    server.sin_port = htons(port);


  • 針對socket綁定IP address。
    rbind(sock,(struct sockaddr *)&server , sizeof(server));


  • 針對socket執行listen等待連線需求。
    rlisten(sock , 3);


  • 接收連線需求。
    client_sock = raccept(sock, (struct sockaddr *)&client, (socklen_t*)&c);


  • 資料接收及資料發送。
    read_size = rrecv(client_sock ,msg_ptr , (except_size - recv_len), 0);
    send_size = rsend(client_sock , server_reply , msg_size , 0);


  • 結束連線。
    rclose(sock);

二、Client端邏輯範例：
  • 建立socket
    sock = rsocket(AF_INET , SOCK_STREAM , 0);


  • 設定連接到server端的IP address，NSADI所使用的IP address必須依照external server configuration規範指定IP address。
    server.sin_family = AF_INET;
    server.sin_addr.s_addr = ip_addr;
    server.sin_port = htons(port);


  • 連接到server端。
    ret = rconnect(sock , (struct sockaddr *)&server , sizeof(server));


  • 資料接收及資料發送。
    send_size = rsend(sock , message , msg_size , 0);
    read_size = rrecv(sock ,msg_ptr , (except_size - recv_len), 0);


  • 結束連線。
    rclose(sock);

NSADI IP address使用規範

NonStop端所使用的IP address A.B.C.D規範如下：

A：系統預設值為10。

B：由於OSS process所使用的physical resource type屬於CPU，故依照程式透過X或是Y的路徑決定。如果是透過X則為1，如果是Y則為129。

C：對應Expand Node number，可以透過SYSINFO指令確認。其輸出如下列範例


D：OSS process直接對應到所在CPU number。

Linux端其InfiniBand網卡須設定的IP address A.B.C.D規範如下：

A：比照NonStop端使用10的預設值。

B：依樣區分透過X或是Y的路徑決定。故可應用之數值如下表：


C：比照NonStop端，對應Expand Node number。

D：設定0(Linux based instance)。

舉例：

若Expand node number為252，如果於NonStop端CPU 2底下啟動server，Linux端啟動client，NonStop透過X fabric與Linux端連線，則server需指定IP address為10.1.252.2，client端IP address可指定為10.10.252.0。如果同樣環境改以Y fabric，則server需指定IP address為10.129.252.2，client端IP address則調整為10.138.252.0。

結論

藉由rsockets API可以比照原有TCP/IP socket程式簡單升級成以NSADI介面進行RDMA溝通，不過由於現階段主要提供SOCK_STREAM以及blocking I/O，因此原有TCP/IP程式仍需做相對應的調整。不過相較於IB verbs而言，簡化應用門檻，亦可達到高速傳遞及減少系統資源使用之優勢，適用於NonStop與Linux端資料大量交換和低延遲需求之應用。

參考資料

1.NonStop Application Direct Interface Reference Manual
2.Sean Hefty rsockets workshop
3.HPE David J & Nelson Wong support
