前言

在Client-Server的傳輸架構中，雙向溝通是必要的，過去網頁透過許多種方式與Server溝通來達到雙向溝通的目的，最常見的方式是使用Comet機制，讓瀏覽器每隔一段時間對Server發出HTTP Request來確認Server是否有資料回傳，此種方式會造成許多問題：

• 伺服器需要處理許多不同Client的TCP連線，這些連線包含了接收Client端資料與傳送資料至Client端的2條連線，因此對Server的負擔極大。


• 由於Client不斷發出HTTP(Hyper Text Transfer Protocol) Request給Server確認是否有資料回傳，而HTTP Request Header占了大量的Bytes，傳送時不僅占了大量網路頻寬，對Server，資源的消耗量也會變大。


• 對Client端而言，也需要維持與Server的連線資訊來判斷Server回傳的資料並進行動作。

為了解決上述的問題，IETF定義了WebSocket協定，透過單一條雙向溝通的TCP連線克服了長久以來的困境。

首先，我們先來了解在WebSocket出現之前，普遍使用的傳輸技術Comet的概念，再與WebSocket比較看出彼此的差異。

Comet簡介

在WebSocket尚未問世前，Comet是最常用來解決網頁Client-Server雙向溝通的方法，Comet主要有兩種實作方式：

• Long Polling

  Long Polling原理是瀏覽器發出一個Request，而Server讓這個Request持續開啟一段時間，若在這時間間隔內Server有資料就會回傳給Client，如果沒有Server則會關上Request。但是，當傳送的訊息相當龐大時，可能會造成傳送不完全，使得控制失靈。


• Streaming

  Streaming原理是Server會與Client建立起一條持續的連線，為了使連線不中斷，Server每隔一段時間會發送Response給Client，確保連線不中斷，在Streaming中使用隱藏的iframe tag，Server將資料傳入iframe，交給iframe內的javascript執行頁面的更新。使用Streaming有一些缺點，因為使用Streaming傳送時，訊息會被包裝起來，因此到防火牆前會被放入Buffer中，導致傳送時間延遲。

看完了Comet的原理後，大致了解了Comet雖然解決了雙向溝通的問題，但瓶頸在於它在控制連線生命週期上花了太多Effort，導致效能會較差，而WebSocket解決了這個問題，讓效能不會卡在連線生命週期，增強了資料傳輸的效率，接著我們來看WebSocket如何解決了Comet的問題。

WebSocket簡介

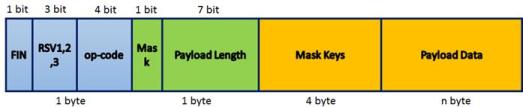

WebSocket是於2011年12月，由IETF(Internet Engineering Task Force)制定的協定(RFC-6455)，W3C在HTML5規範內制定了WebSocket API的標準。由於WebSocket是建立於HTTP原有的架構之上，基本上還是以HTTP作為傳輸層，因此和一般HTTP一樣使用80與443port(https)，Proxy與Firewall沿用HTTP。WebSocket大幅改善了Comet的缺點，不僅將連線數量減少為一條，當Server端有資料更新時，會自動傳送給Client端，進行即時更新的動作，傳送的HTTP Request Header也僅僅只有2bytes長度大小(如圖一)，所以WebSocket非常適合應用於一些即時系統上，例如:遊戲、證券交易系統、多人共同編輯等。

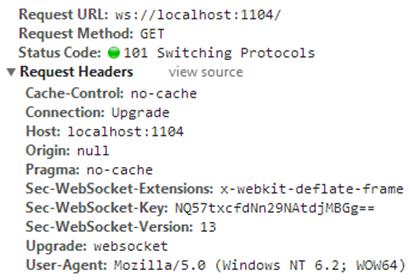

建立WebSocket連線時，Client會發送HTTP Request給Server(如圖二)，並要求Server將HTTP Protocol更新為WebSocket Protocol(如圖三)，待Server更新完後即完成了HandShake，此時Server與Client就建立了一條雙向的WebSocket連線，資料就可以在兩者之間即時的傳輸。





光談WebSocket的概念無法看出它的魅力與應用，接著我們要時做出一套WebSocket的架構，透過實作可以更加瞭解它的運作原理。

如同一般的Socket一樣，要使用WebSocket需要有一個Server來建立連線與處理資料的傳遞，Client可以有多個來自瀏覽器、應用程式、手機App…等，接下來我們要來分別介紹WebSocket的兩個重要的組件概念，並且解釋我們如何用C#實作出WebSocket Protocol，完成快速的資料傳輸功能。

WebSocket Client API

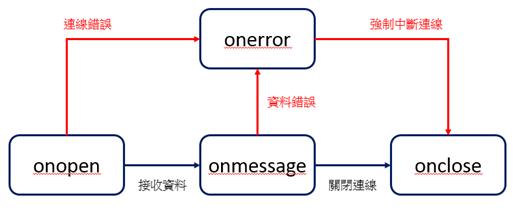

W3C在HTML5標準之下制定了瀏覽器與WebSocket Server溝通的WebSocket API，其API主有有四個，分別為onopen、onmessage、onerror、onclose。onopen為當瀏覽器與WebSocket Server完成HandShake後，會觸發onopen的API；onmessage為當瀏覽器從WebSocket Server端接收到資料後，會觸發onmessage的API；onerror為在整個WebSocket連線的過程中，無論是傳送資料錯誤或連線中斷…等狀況發生時，onerror會被觸發；onclose為與當WebSocket Server中斷連線後，onclose會被觸發，另外，當onerror發生後，瀏覽器接著會觸發onclose，將連線中斷。綜合上述API說明來看，整個WebSocket API觸發的流程如下圖：



WebSocket Server

使用WebSocket的先決條件不僅需要支援WebSocket的瀏覽器，還需要一個實作WebSocket協定的WebSocket Server。WebSocket Server詳細的實作方式必須根據RFC-6455規範來實作，WebSocket Server主要實作重點在於三個功能：(1)建立HandShake；(2)接收資料；(3)傳送資料。接下來我們將以一個由C#撰寫的WebSocket範例來說明整個WebSocket協定的基本收送功能的實作過程：

在範例中，實作了兩個類別，WebSocketServer和WebSocketConnection，WebSocketServer為主要Server核心，負責管理整個Server運作(包含建立HandShake、管理每個Client連線等)。WebSocketConnection為一個Client連線，負責處理該Client連線的訊息收發與生命週期，接著我們將在以下講解WebSocket Server的實作方式：

一、WebSocketServer

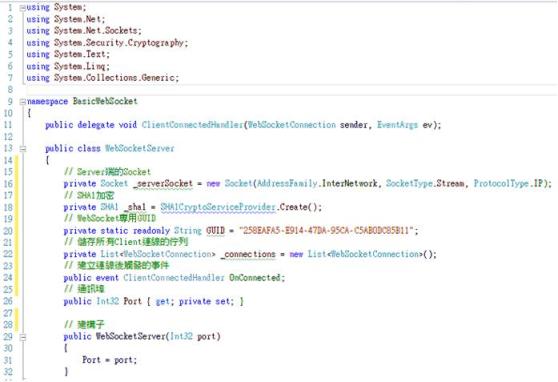

• 欄位與屬性：

  _serverSocket：Server必須有一個持續監聽的Socket等待Client端進行連線，和一般Socket不同的是這裡的ProtocolType需要設定為IP。

  _sha1：WebSocket協定中使用SHA1(Security Hash Algorithm)將Socket-Accept-Key進行加密。
  GUID：在WebSocket協定中，規定進行HandShake時，在Client Request的Sec-WebSocket-Key後方加上固定的GUID(258EAFA5-E914-47DA-95CA-C5AB0DC85B11)，經過SHA1加密後產生Sec-WebSocket-Accept字串。

  _connections：儲存與Server連線的所有Client，以便控制Client之間的資料傳輸與生命週期管理。
  OnConnected：當Client與Server建立連線後，會觸發Connnected事件。

  Port：建立Server連線所使用的通訊埠。




《圖五》

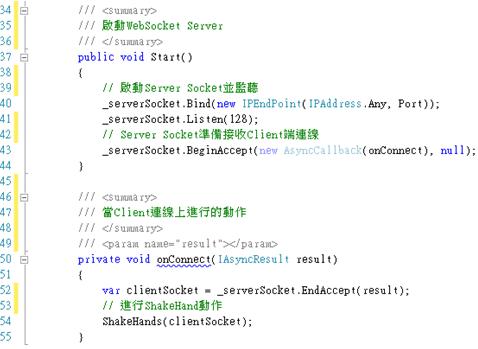

• Start(), onConncect()：

  Start()為Server啟動的方法，當Server啟動後，_serverSocket會開始監聽連線該通訊埠的Client，並開始接收Client的連線資訊。Client連線上後，進入onConnect()內產生一個Client Socket連線，接著Server與Client開始進行HandShake動作。




《圖六》

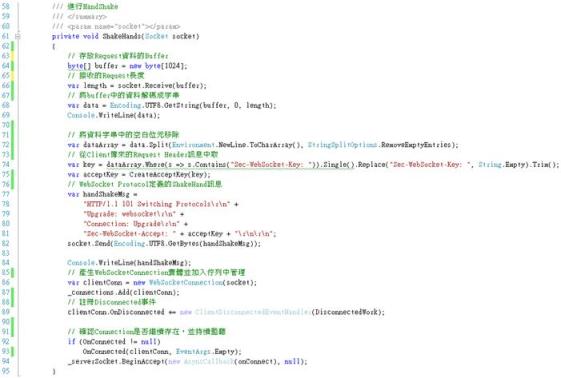

• ShakeHand()：

  ShakeHand()中進行Client-Server的HandShake動作，首先Server會從Client接收Request訊息，取出Sec-WebSocket-Key的值後方加上GUID加密後，再組成HandShake訊息字串後以Byte陣列型式回傳給Client完成HandShake。我們在HandShake後產生一個WebSocketConnection實體並加入_connection集合中，並註冊WebSocketConnection的Disconnected事件，最後_serverSocket再持續監聽是否有其他Client連上。




《圖七》

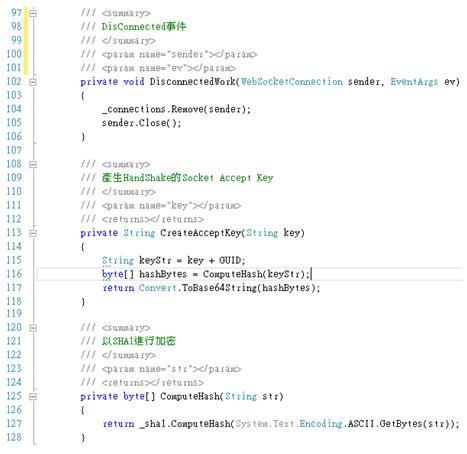

• DisconnectedWork, CreateAcceptKey, ComputeHash：

  當Disconnected事件被觸發後，DisconnectedWork會在_connection中移除中斷連線的Client。CreateAcceptKey為進行Sec-WebSocket-Key轉換成Base64字串格式的方法。ComputeHash則為使用SHA1加密成ASCII Byte陣列。

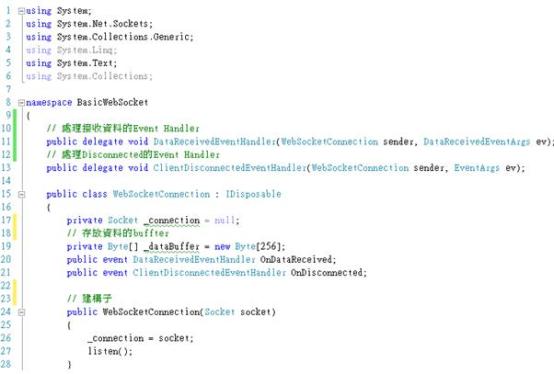

二、WebSocketConnection

• 欄位與屬性：

  _connection：_connection為_serverSocket所接收到的Client端Socket。

  _dataBuffer：主要作為Client端接收過來的資料緩衝區。

  OnDataReceived：當此連線收到Client端所傳送的資料時，會觸發DataReceived事件。

  OnDisconnected：當該Client連線中斷時，會觸發Disconnected事件，將連線中斷。

  WebSocketConnection在建立實體後會直接進行監聽的動作，接收Client端傳送的資料。




《圖九》

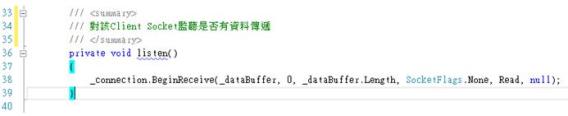

• listen()：

  listen()方法會監聽Client是否有傳送資料，如果有收到資料，就將資料暫存到_dataBuffer裡，然後呼叫Read()方法進行資料的讀取。



《圖十》

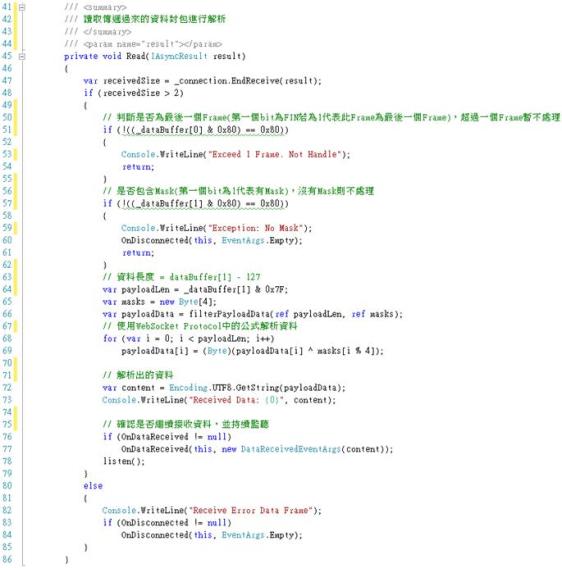

• Read()：

  Read()將_dataBuffer中的資料根據RFC-6455所規定的訊息格式進行解析，首先判斷傳入的訊息是否為正常長度(程式碼48行)，正常的訊息長度最少包含了訊息格式的前2個byte(詳見圖一)。接著要判斷第一個byte內的FIN bit是否為1(程式碼51行)，FIN為1代表此Data Frame為該訊息串的最後一個Frame，在這裡我們使用&運算子與0x80(10000000)，因為本範例為簡易的Server範例，僅簡單處理Single Data Frame的狀況，故暫不處理超過一個Frame的訊息串。下一步判斷Client傳送過來的訊息串是否有Mask，在WebSocket協定中規定Client端傳給Server端的資料需要進行Mask，而Server傳給Client的資料不須進行Mask，這裡我們將第二個Byte與0x80進行&運算(程式碼第57行)，如果Mask bit不為1代表Client端傳送的資料沒有Mask，是個錯誤的訊息格式，依照標準需要中斷連線。再來要由第二個Byte中取出資料長度與Mask Key，由計算出的長度從訊息串中取出等長的byte為Client Mask後的實際訊息，然後在透過Mask Key與協定中所提供的解碼演算法(程式碼68, 69行)將訊息進行解碼，最後再將解碼後的Byte陣列轉換為UTF8字串，即為實際訊息。




《圖十一》

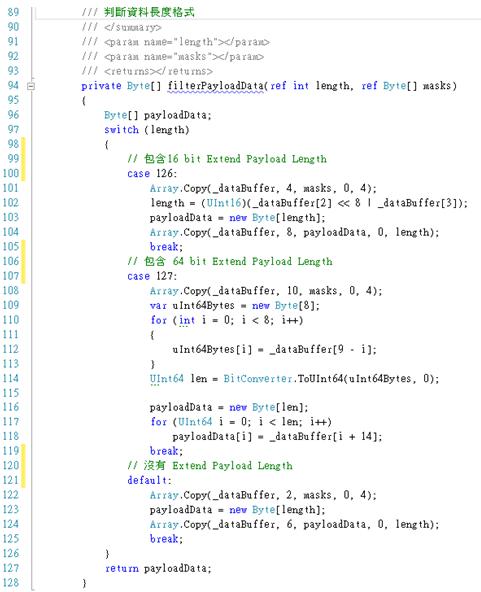

• filterPayloadData()：

  在WebSocket協定中，規定如果Payload Len為126或127時，代表Payload Data裡含有Extend Data(一般Single Data Frame中只含有Application Data)，若為126，則Payload Len為_dataBuffer第二個Byte的後7個bit加上_dataBuffer第二個Byte後一個Byte，共7+16 bit；若為127，則加上後8個Byte，共7+64 bit。




《圖十二》

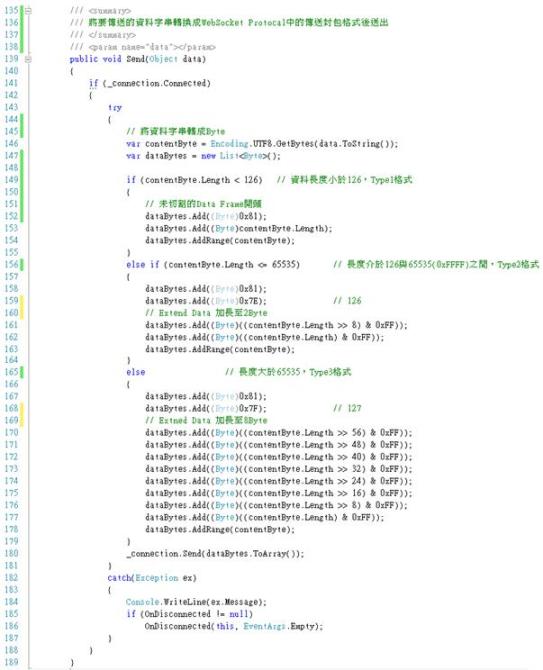

• Send()：

  當Server要傳送資料至Client端時，我們需要將傳送的訊息編組成標準的訊息字串Byte陣列送出，Client端的瀏覽器收到資料後才能解析出訊息。首先我們先分析訊息長度，如果訊息長度大於等於126且小於等於65535(0xFFFF)則需要將長度加長到2 Bytes且長度前須加上一個值為126的Byte；若訊息長度大於65535時，需要將長度加長到8 Bytes且長度前須加上一個值為127的Byte。



《圖十三》

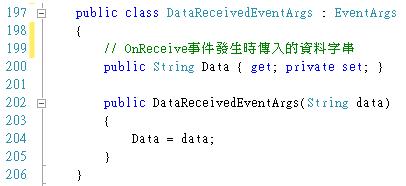

三、DataReceivedEventArgs

為了在觸發事件中取得Server接收到Client傳送的資料進行處理，我們實作了DataReceivedEventArgs取得接收資料，並根據需求可傳送到其他Client端。



WebSocket Client

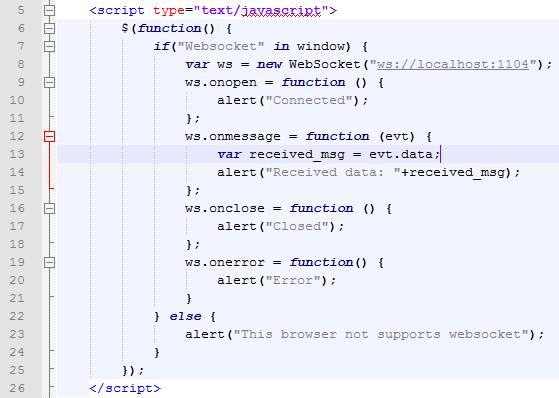

WebSocket Client的實作方式非常簡單，只要在HTML5網頁Java Script區段中使用WebSocket API，並指定WebSocket Server的位址就可以連線。在範例程式碼中，要先在 tag上加上表示該網頁為HTML5，接著再Java Script區段中使用if ("WebSocket" in window)可以判斷該瀏覽器是否有支援WebSocket，在建立WebSocket時要先宣告WebSockt物件並指定位址(程式碼第8行)，圖十五為JavaScript區段的範例程式碼，表一為各瀏覽器版本支援WebSocket的情形。

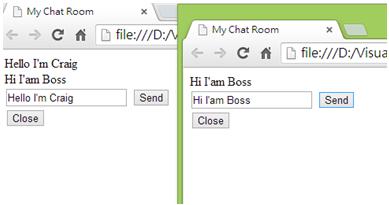

以上範例解說說明了WebSocket協定中所制定的基本收送Data Frame格式，在協定中還有許多進階的Data Frame參數功能說明，在此便不多作說明。另外，在.Net Framework中已有許多開發團隊已開發了許多WebSocket套件，如Alchemy WebSocket、SuperWebSocket、WebSocket4Net…等，Java則有JWebSocket、WebSocket4J等函式庫，這些套件都是為了讓開發者能夠更簡單快速的使用WebSocket進行開發，在圖十六範例執行結果中，我可以看到範例執行的結果，透過WebSocket，來自不同Client端的訊息能夠快速的Broadcast到其他Client的視窗上，連線的生命週期也能有效的控管。



總結

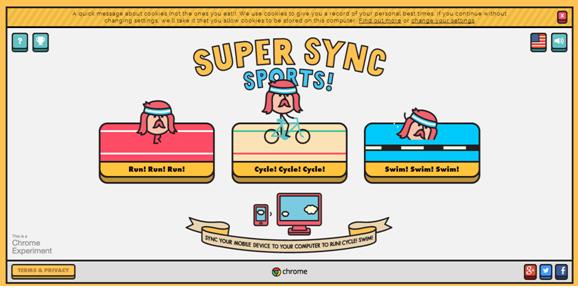

WebSocket大幅的改善了瀏覽器與Server溝通的效能，打破了互動式網頁的瓶頸，Google、Facebook相繼使用WebSocket來使得他們的社群網頁反應更加即時。雖然WebSocket掀起了網頁技術新革命，但WebSocket屬於HTML5其中之一的標準，因此相容於WebSocket的瀏覽器數量不多，使得WebSocket在目前市場上不太普遍。世界知名網頁服務公司Google尤其推崇WebSocket，在WebSocket還沒正式制定完整的標準時，他們在Chrome 4.0就開始就部分支援WebSocket，且為了推廣自家瀏覽器Chrome，Google製作了使用WebSocket的遊戲(Super Sync Sports，如圖十七)來吸引使用者，這個遊戲有趣的地方在於他利用WebSocket讓每個玩家透過手機連接上Server來同時競賽，相信玩過這款遊戲的使用者能夠體會到WebSocket的強大。



參考來源

‧Internet Engineering Task Force (IETF) Request for Comments: 6455 (RFC-6455)
‧WebSocket.org 
‧HTML5-WebSockets Tutorial
