前言

大部分的應用程式都必須考量與資料庫連結與溝通的部分，儘管跨平台之間的傳輸因軟硬體的進步，其對效能的影響已經越來越小，但若能在程式撰寫上盡量降低跨平台的溝通次數，對於效能的提升才能有比較多的幫助。C#中所使用的Custom Object 以及Oracle的 User-Defined Types(以下簡稱UDTs)即為該語言為了提高效能所定義出來的物件類型，一般在撰寫程式時，不同的methods之間的參數傳遞也會直接使用DTO，除了簡化程式的複雜度，未來程式的擴充也會比較簡單；Oracle亦是PL/SQL中，無論是Function還是Procedure亦可採用UDTs作為其傳遞之參數。這篇文章主要是簡單介紹DTO及UDTs以及如何直接將兩者做對應，降低程式的複雜度及提高效能。

Custom Object

C#常見的Custom Object 為Data Transfer Object (以下簡稱DTO)，DTO是屬於一種類別，剛開始建立DTO有幾個目的：

一、跨應用程式的使用費時：

多個應用程式之間，藉由網路的方式將資料進行傳遞、運算或處理，雖然Framework簡化了相當多程序步驟，但資料的序列化以及加密等，都是需要耗費時間的。

二、網路的效能：

網路本身的效能也是需要考量的原因，有時網路架構所產生的Delay遠比傳輸量的影響來的大，也就是說傳遞1000個字跟10個字所花的時間可能差不多，因此在特定的傳輸大小內，次數的影響更勝於一次的傳輸量。

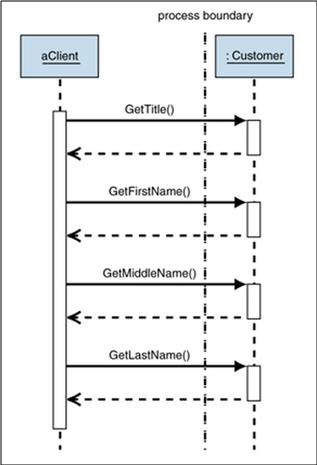

參考MSN上的說明，資料的傳輸過程中若涉及跨平台的傳輸，藉由網路的傳遞必須花費不少時間，同時若有多項資料必須傳遞，對效能的影響相當的大。如下圖所示，為了取得完整的資訊必須耗費四次的傳遞。

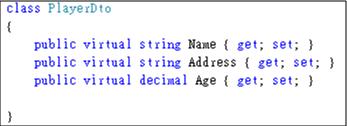

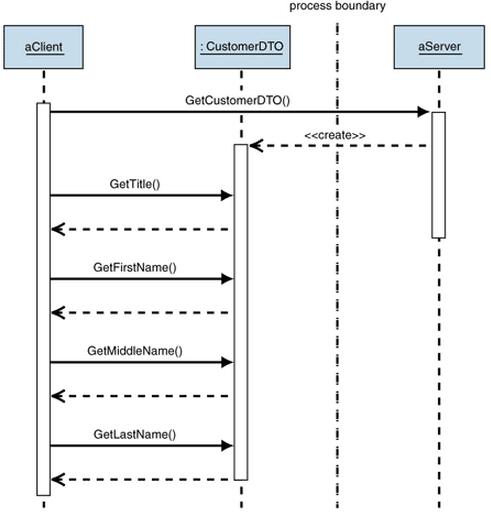

如圖二採用 DTO後，最明顯的優點在於降低跨平台間的傳輸次數，除了提高效能外，傳送的過程中亦可隱藏資料的內容，自訂的DTO也有助於提高程式的可維護性。DTO的撰寫範例如下，於專案中新增一類別(名稱可以自訂)，在類別中加入所需要的資料類型及名稱，如下圖。

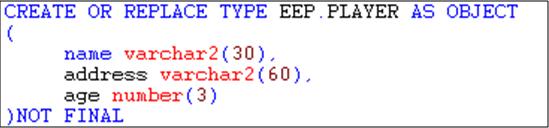

另外Oracle所提供Custom Object的正是UDTs，其撰寫的範例如下圖。



使用DTO及UDTs的方式相當容易，C#中DTO的命名空間(甚至可以直接拿掉)必須與主程式相同，使用的範例如下。



Oracle UDTs的方法亦同，必須注意Schema必須要相同或者是具備使用該UDTs的權限才行。在PL/SQL中的使用範例如下。



Oracle Store Procedure

大部份資料庫具有其專屬的擴充語言，如PL/SQL、T-SQL，根據Gartner 2012 Worldwide RDBMS Market Share Reports 顯示，Oracle佔全球關聯資料庫軟體市場收入的48.3%，遠遠大於其他四名相近的競爭者，這代表有相當大比例的企業採用Oracle所提供的資料庫產品。作為Oracle專有的SQL擴充語言，PL/SQL（Procedural Language/SQL）其優點如下：

一、與SQL緊密結合：

除了能使用所有SQL的功能外，更可在數字及字串之間隱含轉換，數據不必特別處理；再加上PL/SQL能立即的針對SQL執行結果進行處理，只要例外條件撰寫完全，更可針對不同的SQL例外進行不同的處置。

二、安全性：

PL/SQL Store Procedure將程式碼存放於伺服器端，除了提高隱密性外，使用者只能藉由既定的規則去操作資料庫，無法自行執行SQL語句，確保每位使用者的要求皆可在預期的邏輯之中，提高了資料庫的可維護性及安全性。

三、支援物件導向(Object-oriented programming)：

Oracle所提供Object Type支援了物件導向的程式設計，藉此降低成本及開發時間。

四、更好效能：

在沒有採用PL/SQL時，應用程式若需要多次運行SQL，除了容易對網路產生影響外，多次的I/O對於效能也會產生不小的代價；若採用PL/SQL，可將其多次SQL寫在同一個PL/SQL的區塊中，藉此降低網路及I/O；而最好的方式則是搭配PL/SQL中的Store Procedure，由於Store Procedure預存在server端，因此其運行效率相當的高，同一個應用程式的要求，可以執行大量工作內容。

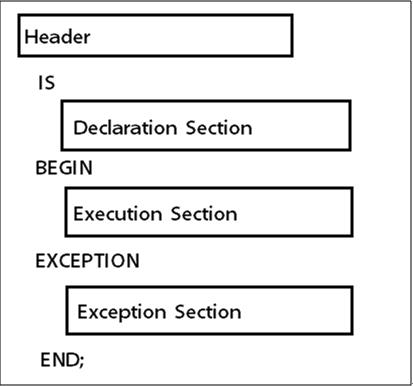

撰寫Store Procedure並不難，其架構大概分為四塊，分別式Header、Declaration Section、Execution Section以及Exception Section，如下圖。



一般來說在Header撰寫該Procedure之名稱及參數需求、在Declaration Section中撰寫需要用到的內部參數、程式運作邏輯則寫在Execution Section中，最後Exception Section則是例外控制的部分，最簡易的方式如下圖，未包含Declaration及Exception。



C# & Oracle Store Procedure

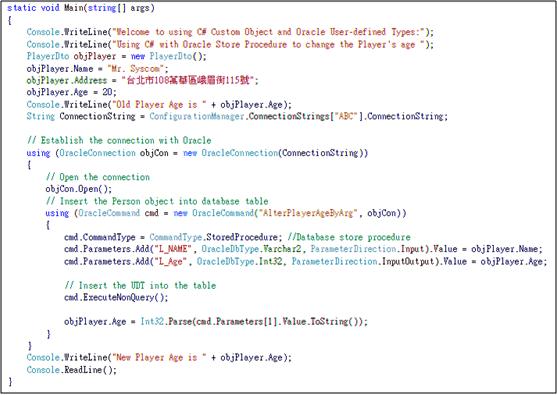

在應用程式中呼叫Oracle Store Procedure並不難，只需要指定Command Type為Store Procedure並且把對應的參數傳送過去即可。範例如下：





上圖九為C#的主程式內容，而需要傳入的參數則依據圖11 Store Procedure的定義即可，不過這樣的寫法在面對到大量的資料時，就會出現困擾。一般來說，應用程式本身會根據不同的需求實作DTO、Array等以簡化程式的複雜度，每個物件裡所包含的資料可能會高達幾十種，此時若依舊使用上述的方式，不只程式冗長且維護也不便，在Oracle端也會產生相同的困擾。

C# DTO & Oracle UDTs

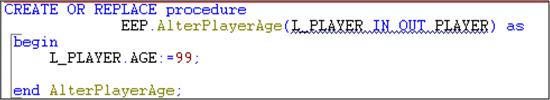

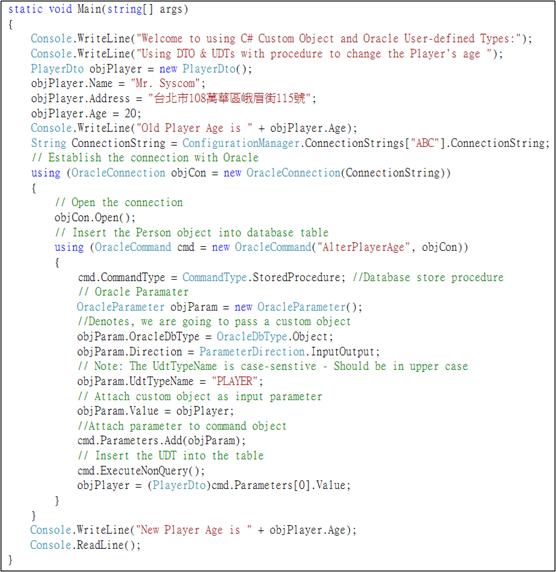

DTO與UDTs兩者的概念相似，藉著將兩者對應降低程式的複雜度、提高可維護性以及程式撰寫的品質，範例主程式如下，該程式的目的在於將玩家的資料以DTO的型態傳進Oracle中，在Store Procedure中更改其年齡後傳出，其中所用到的DTO名稱為：PlayerDto、Store Procedure名稱為：AlterPlayerAge、Oracle UDTs為：PLAYER。

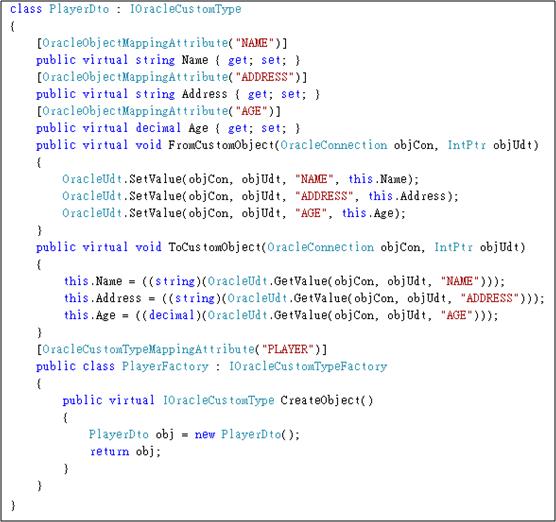

為了將C#裡的DTO直接傳入Store Procedure與其UDTs對應，必須要在原本的DTO做些加工，大致如下：

一、參考Oracle.DataAccess.Client及Oracle.DataAccess.Types：

前者是為了與Oracle連線，必須使用到OracleConnection Object；後者則是為了DTO與UDTs的對應Type需不同的Attribute做對應。

二、增加Oracle Object Mapping Attribute：

在每個Property上增加Oracle 所對應的Attribute名稱，例如在string Name{get;set;}上加入[OracleObjectMappingAttribute("NAME")]其中括號中的名稱一定要全部大寫。

三、實作FromCustomObject及ToCustomObject methods：

應用程式本身可能會將DTO傳入或從Oracle讀出，再加上DTO需繼承IOracleCustomType，因此必須實作FromCustomObject及ToCustomObject。

四、撰寫Inner Class 並實作CreatObject methods：

主要的Type對應則寫在Inner Class，該Class必須繼承IOracleCustomTypeFactory並且實作CreatObject，其中對應到的Oracle Type名稱也必須要是大寫。





C# ARRAY & Oracle UDTs VARRAY

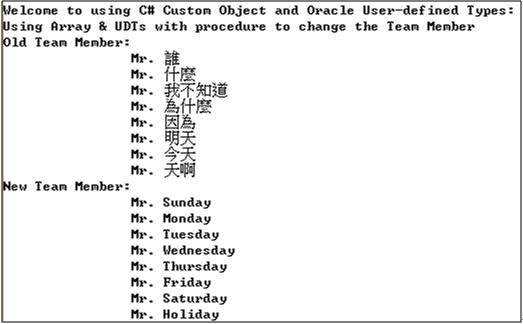

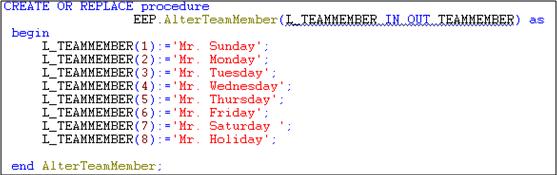

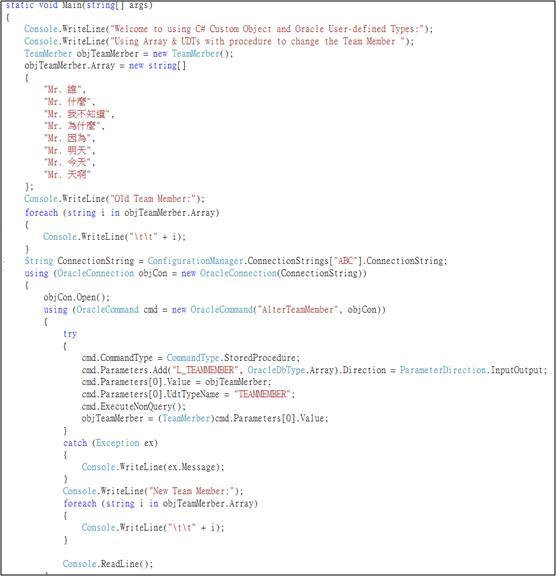

Array等Collection亦是應用程式常見的型態，將Collection傳進Oracle中也必須要有對應的UDTs Varray才可以。範例主程式如下，該程式的目的在於將隊伍成員的資料以Array的型態傳進Oracle中，在Store Procedure中更改其成員姓名後傳出，其中所用到的Array名稱為：TeamMerber、Store Procedure名稱為：AlterTeamMember、Oracle UDTs為：TEAMMEMBER。

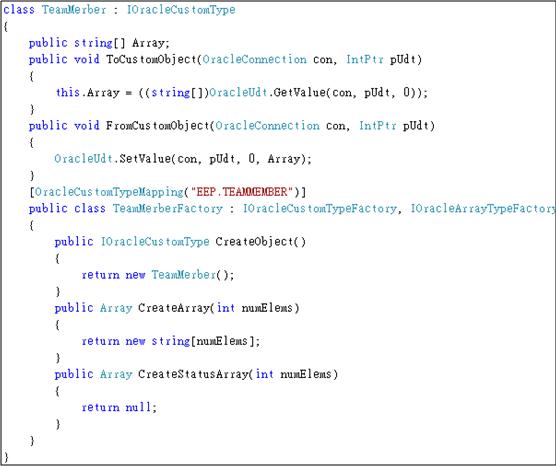

為了將C#裡的Array直接傳入Store Procedure與其UDTs對應，必須要在原本的Array做些加工，大致如下：

一、參考Oracle.DataAccess.Client及Oracle.DataAccess.Types。

二、實作FromCustomObject及ToCustomObject method：因該包含Array之DTO需繼承IOracleCustomType，因此必須實作FromCustomObject及ToCustomObject。

三、實作CreatObject 、CreateArray以及CreateStatusArray methods：Inner Class必須繼承IOracleCustomTypeFactory以及IOracleArrayTypeFactory並且實作CreatObject、CreateArray以及CreateStatusArray，其中對應到的Oracle Type名稱必須要是大寫。





C# DTO ARRAY & Oracle UDTs TABLE

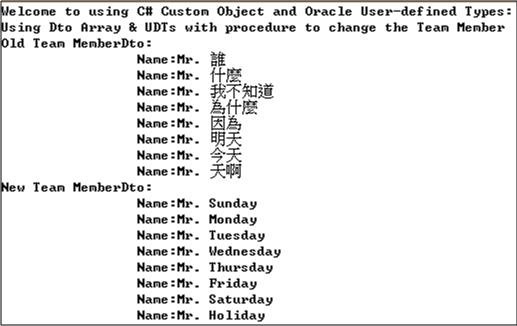

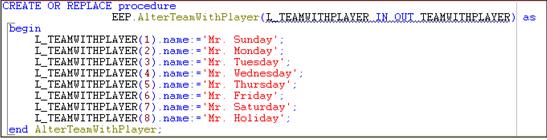

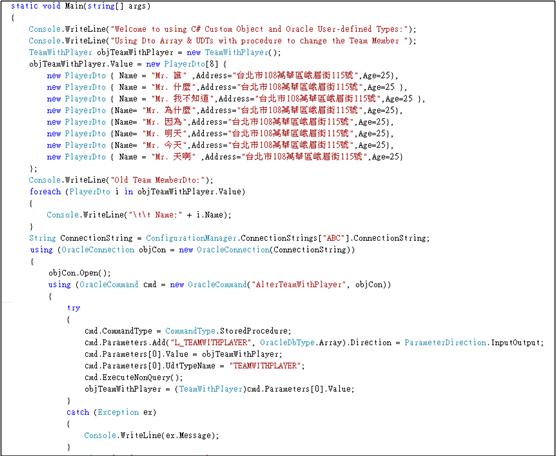

進一步的應用則是以存放DTO的Collection作為參數傳入Oracle中，其對應的UTDs即為Table，範例主程式如下，該程式目的在於將包含隊伍成員資料的DTO以Array的型態傳進Oracle中，在Store Procedure中更改其成員姓名後傳出，其中所用到的DTO ARRAY名稱為：TeamWithPlayer、Store Procedure名稱為：AlterTeamWithPlayer、Oracle UDTs為：TEAMWITHPLAYER。其中TeamWithPlayer使用了第一個範例中的DTO class，因此其對應方式如C# DTO & Oracle UDTs說明。

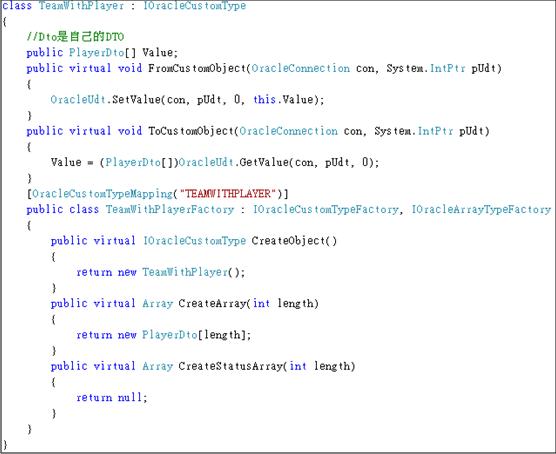

為了將C#裡的Dto Array直接傳入Store Procedure與其UDTs對應，必須要在原本的Dto Array做些加工，大致如下：

一、參考Oracle.DataAccess.Client及Oracle.DataAccess.Types。

二、實作FromCustomObject及ToCustomObject method：因該包含Array之DTO需繼承IOracleCustomType，因此必須實作FromCustomObject及ToCustomObject。

三、實作CreatObject 、CreateArray以及CreateStatusArray methods：Inner Class必須繼承IOracleCustomTypeFactory以及IOracleArrayTypeFactory並且實作CreatObject、CreateArray以及CreateStatusArray，其中對應到的Oracle Type名稱必須要是大寫。





總結

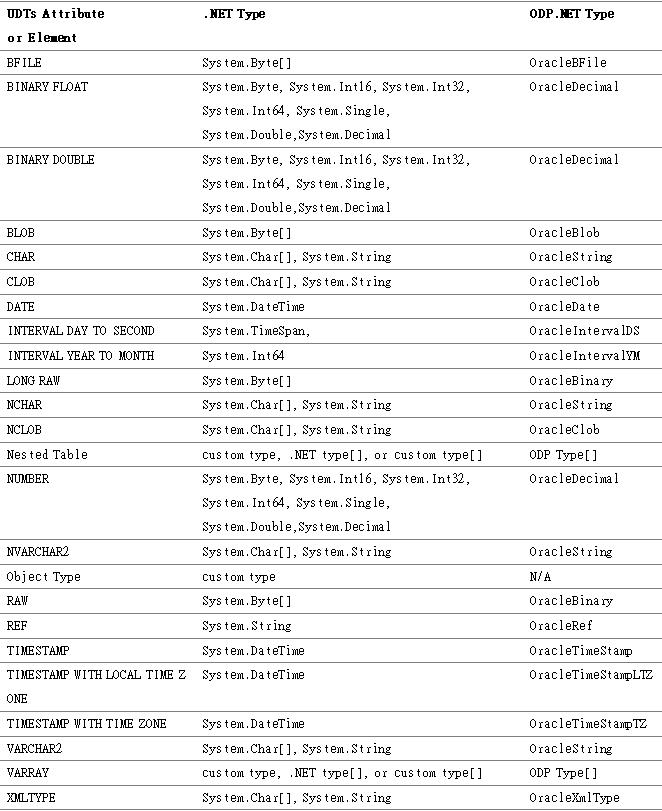

Oracle的UDTs只分為Object 及Collection，因此C# Custom Types對應時只需考量要對應的UDTs類型，對Object而言，在C# Custom Types必須要實作IOracleCustomType以及IOracleCustomTypeFactory中的method；而對Collection而言，除了實作上述兩個介面外，還需要額外實作IOracleArrayTypeFactory。剩下的，只需要將對應的Mapping Attributes指定上去即可，Oracle官方文件有提供所有UDTs與C# Custom Type對應的表格，如下表。



將C#的Custom Object 與 Oracle UDTs對應後，程式撰寫也會方便許多，兩種不同的平台之間的溝通也能最簡易，對於程式的品質一定也會有很大的幫助。

參考資料

Oracle User-Defined Types (UDTs) and .NET Custom Types。
Interaction between C# Application and Oracle through Custom Object。
Data Transfer Object。
Gartner 2012 Worldwide RDBMS Market Share Reports。
